Печать чертежа в AutoCAD.

В этом уроке я расскажу вам о том, как осуществляется печать чертежа в программе AutoCAD.

В автокад существует 2 способа печати чертежей: печать из модели и печать из листа.

Наиболее рациональным способом является печать из листа. Вообще, я настоятельно рекомендую вам освоить работу с листами в AutoCAD, масштабировать и компоновать все ваши чертежи именно на листах и с листов же осуществлять печать. Дело в том, что, настраивая параметры листа, вы одновременно осуществляете настройку параметров печати. И при использовании листов вам не придётся при каждой попытке распечатать чертёж настраивать параметры печати.

Но мы с вами сначала разберём печать из модели.

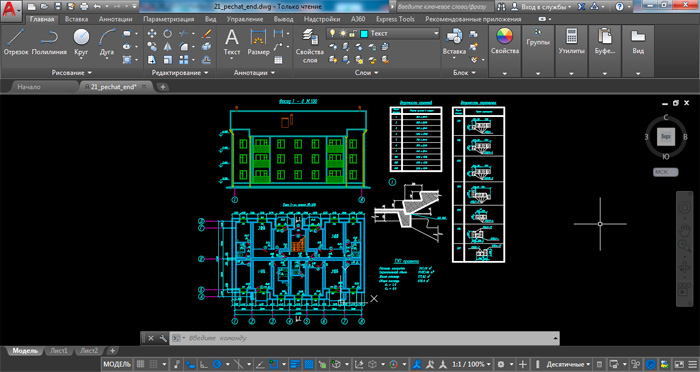

Допустим, у нас имеется архитектурно-строительный чертёж в пространстве модели, построенный в натуральную величину.

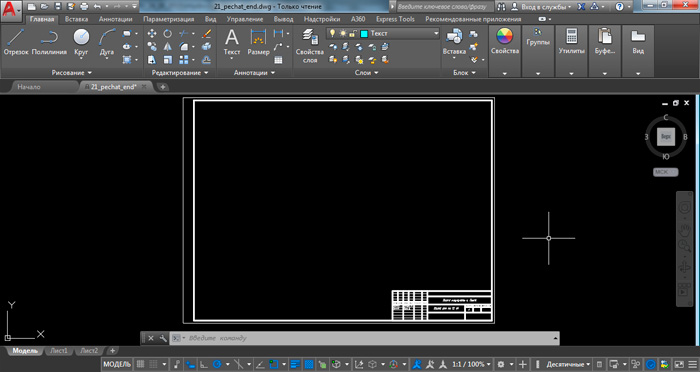

Перед началом печати нам необходимо добавить на чертёж форматку со штампиком. Прямо в модели начертим рамку для формата A2 со штампиком. Рамку со штампиком чертим тоже в натуральную величину.

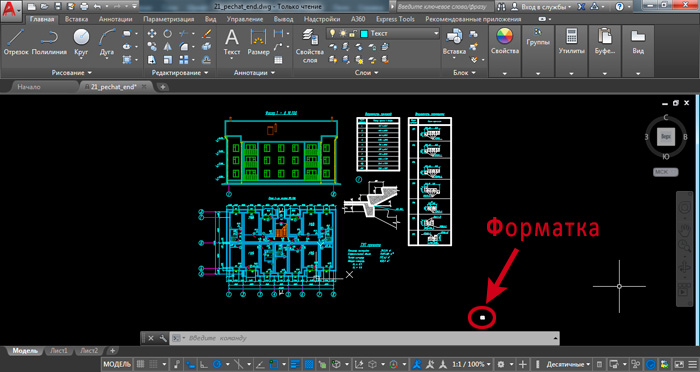

Теперь, если мы отдалимся от форматки, мы увидим, что объекты чертежа у нас огромные, а форматка совсем мелкая.

Поэтому нам нужно увеличить нашу форматку таким образом, чтобы объекты чертежа поместились внутрь рамки форматки. Здесь ещё важно учесть то, в каком масштабе мы хотим видеть наш чертёж после его печати на бумаге. Например, я хочу чтобы данный чертёж после печати на бумаге был отображён в масштабе 1:100. Для этого мне нужно увеличить форматку ровно в 100 раз, а затем подвинуть рамку таким образом, чтобы объекты чертежа оказались внутри рамки форматки.

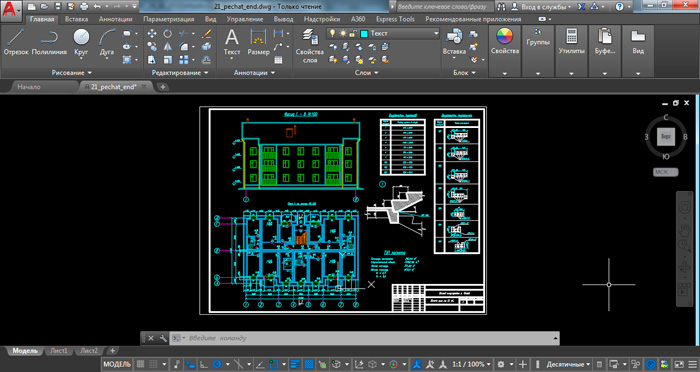

Итак, выделяем нашу форматку. Запускаем команду "Масштаб". Указываем базовую точку, например, в левом нижнем углу форматки. Далее надо указать численное значение того, в какое количество раз мы хотим увеличить объект. Вводим число 100 и нажимаем клавишу "Enter". Форматка увеличивается. С помощью команды "Перенести" перемещаем нашу рамку так, чтобы внутри неё оказался наш чертёж.

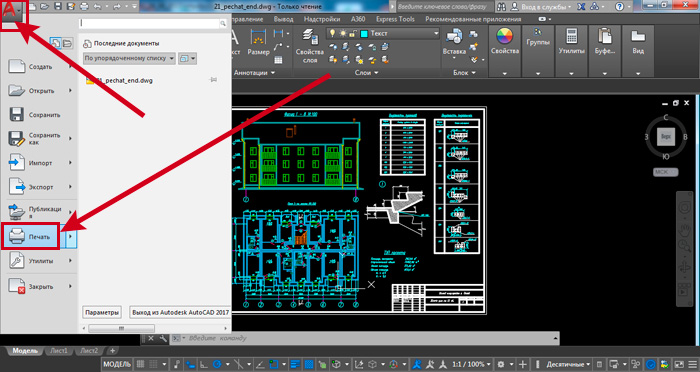

Теперь можно приступать непосредственно к печати чертежа. В левом верхнем углу экрана программы AutoCAD кликаем по кнопке с изображением буквы "А". Из развернувшегося свитка выбираем "Печать".

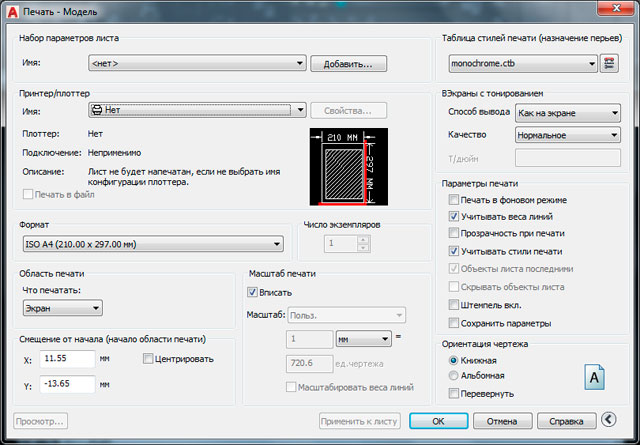

Появляется окно печати.

Выполним настройку параметров печати в данном окне автокад.

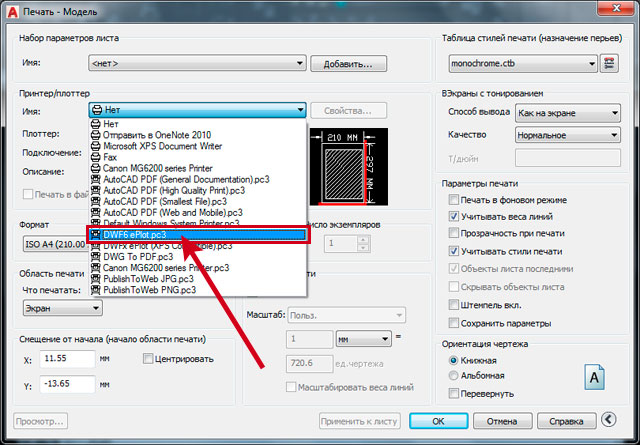

Сначала установим тип плоттера. К моему компьютеру не подключен физический плоттер, поэтому я воспользуюсь виртуальным плоттером, осуществляющим печать чертежа в файл формата DWF. Выбираем из свитка плоттер "DWF6 ePlot.pc3".

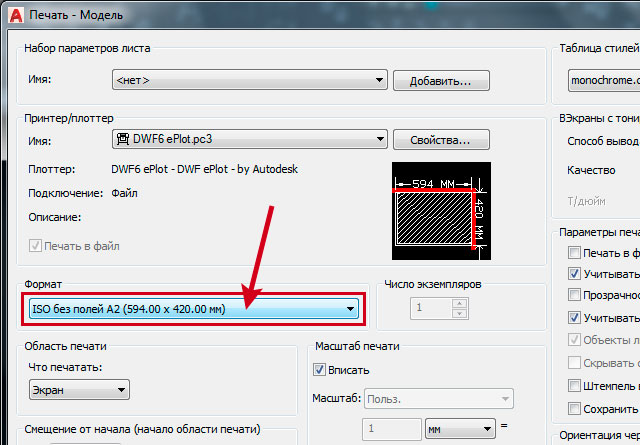

Установим формат. Выбираем из свитка формат "ISO без полей А2 (594.00 x 420.00 мм)".

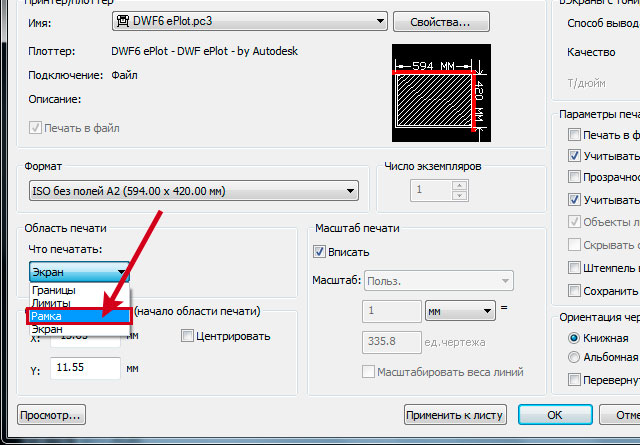

Зададим область печати. Возле надписи "Что печатать:" в свитке выбираем "Рамка".

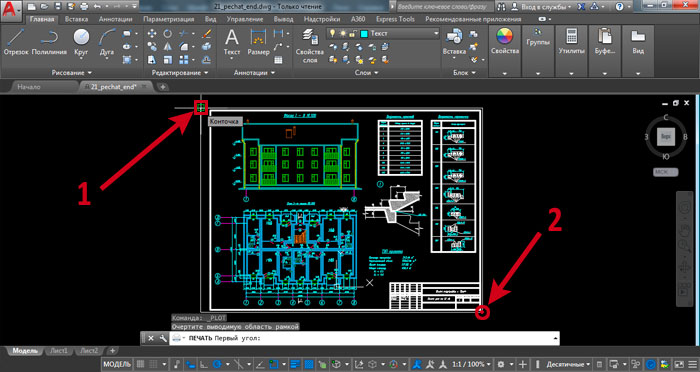

Далее в пространстве модели нам нужно кликнуть две диагонально противоположные угловые точки рамки области печати. Кликаем, например, по крайней верхней левой и крайней нижней правой точкам нашей форматки.

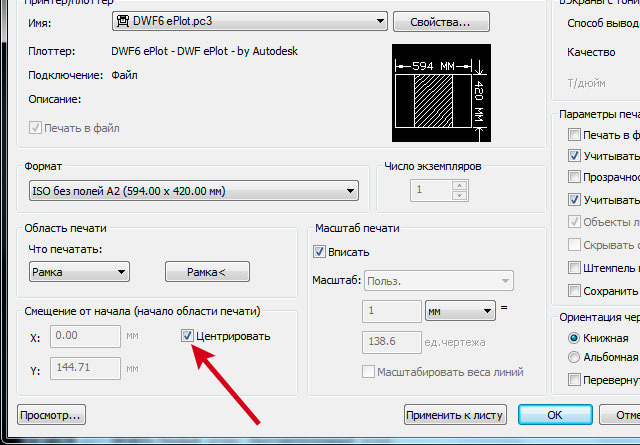

Ставим галочку возле надписи "Центрировать".

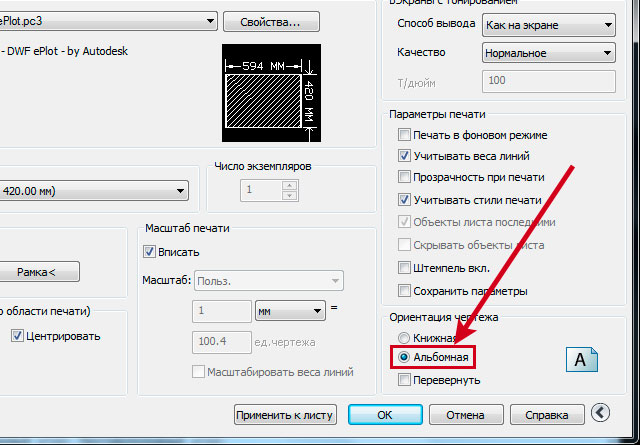

Формат листа у нас горизонтальный. Поэтому в разделе настроек "Ориентация чертежа" ставим точечку рядом с пунктом "Альбомная".

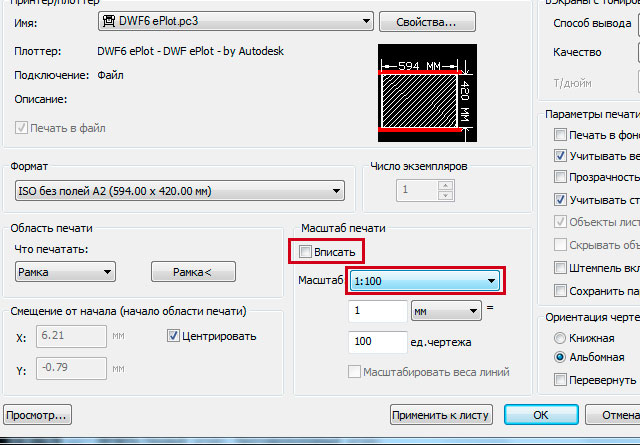

В разделе "Масштаб печати" обязательно убираем галочку возле надписи "Вписать". Затем выбираем из свитка масштаб 1:100.

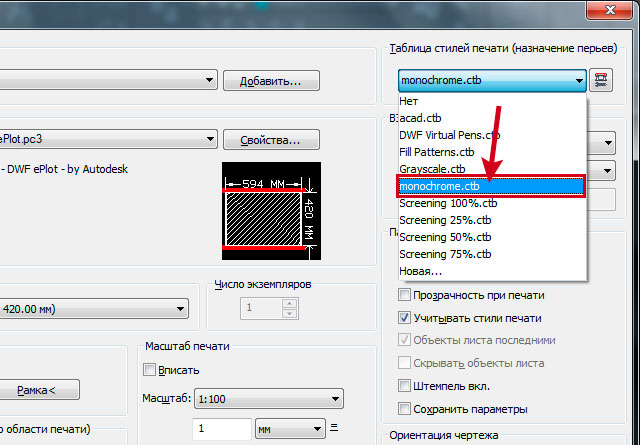

Выберем таблицу стилей печати. Я хочу, чтобы все линии на моём чертеже выводились на печать чёрным цветом. Поэтому выберем таблицу стилей печати "Monochrome.ctb".

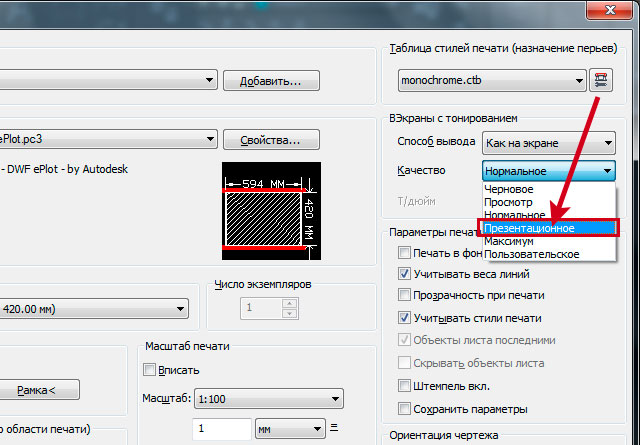

Устанавливаем качество презентационное "Презентационное".

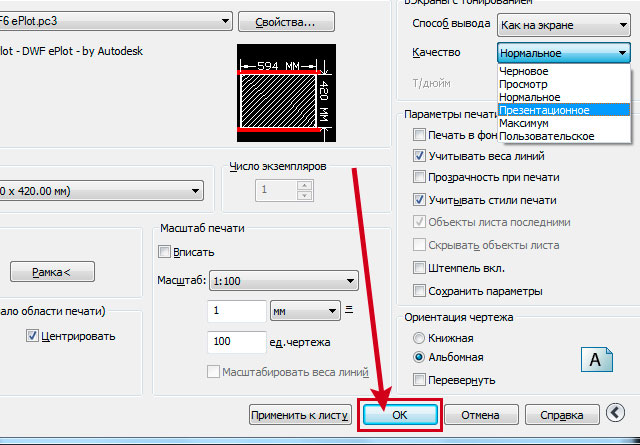

Всё. Настройка параметров печати завершена. Жмём "ОК".

Если у вас есть физический плоттер, подключенный к компьютеру, и вы указали его при настройке параметров печати, то начнётся процесс печати чертежа на этом плоттере. Если же вы, как я, выбрали в настройках виртуальный плоттер "DWF6 ePlot.pc3", то появится окошко, котором нужно указать имя будущего DWF файла и папку на жёстком диске, в которой этот файл будет размещён. После чего, ваш чертёж будет распечатан в DWF файл, который будет сохранён в указанном вами месте.

Теперь разберём печать чертежа из листа.

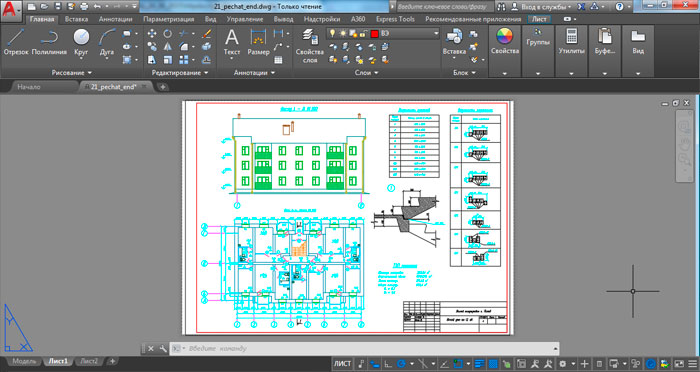

Допустим у нас имеется отдельный лист, с видовым экраном, где размещён этот же чертёж в нужном масштабе (1:100), с форматкой и штампиком. Чертёж на листе скомпонован, параметры листа настроены. О том, как это делается, я подробно описал в статье "Работа с листами в AutoCAD".

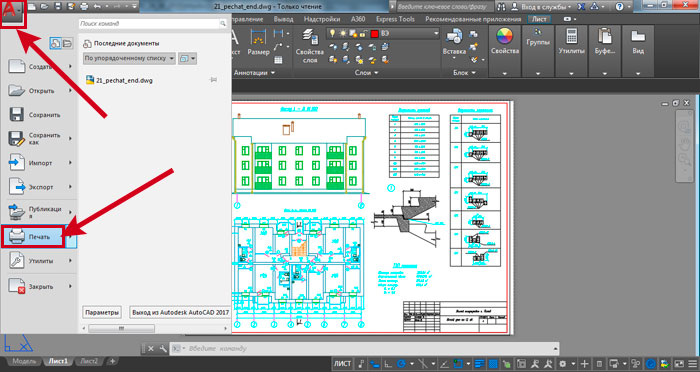

Находясь на листе, кликаем по кнопке с буквой "A" в левом верхнем углу AutoCAD и выбираем "Печать". Если у нас правильно настроены параметры листа, то нам вообще ничего не нужно настраивать в параметрах печати. Всё автоматом сюда переносится из настроек листа. Но при необходимости настройки печати можно здесь подкорректировать для данной конкретной печати.

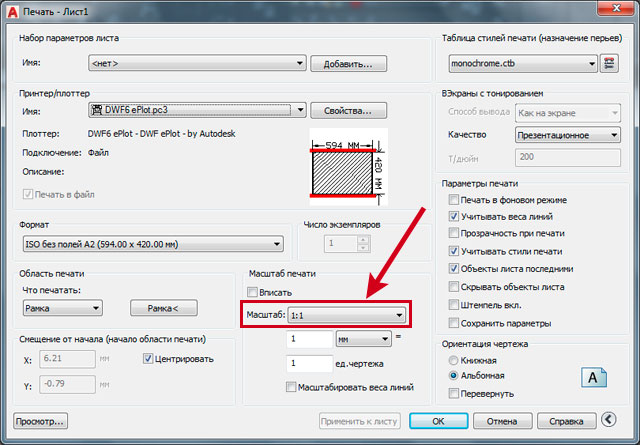

Настройки здесь следует выставить почти те же самые, что и при печати из модели. Единственное отличие - это масштаб. На листе ВСЕГДА масштаб печати указывается 1:1. Масштаб чертежа (1:100) указывается не в настройках печати, а в настройках видового экрана. Также, при работе с листами, форматка со штампиком чертится в натуральную величину 1:1 и размещается на пространстве листа. Увеличивать её в 100 раз, как в случае печати из модели, не нужно.

Далее жмём "ОК" и запускаем процесс печати, как и в предыдущем случае. Если выбран плоттер "DWF6 ePlot.pc3" программа AutoCAD осуществит печать в DWF файл и сохранит его в указанной вами папке.

На этом урок о печати чертежей в AutoCAD завершён.
