С помощью команды Rotate (Поворот) можно
поворачиватьв программе AutoCAD объекты или даже целые группы объектов на определенный угол
вокруг некоторой точки (называемой базовой). При этом стоит напомнить,
что отсчет углав AutoCAD ведется относительно горизонтальной линии, направленной
вправо, и производится против часовой стрелки. Если необходимо отсчитать
угол по часовой стрелке, то его величина задается со знаком «минус».
Команда Rotate (Поворот) вызывается
следующими способами:
из строки меню Редактировать (Modify)
-> Поворот (Rotate);
щелчком мыши по кнопке на панели
инструментов Редактирование (Modify)или на вкладке Главная ленты
инструментов;
вводом в командную строку _rotate
(или ПОВЕРНУТЬ).
После вызова команды, если не выбрано ни одного объекта,
от вас потребуется произвести выбор. Когда объекты будут выбраны, в
командной строке появится запрос:
Specify base point:
Базовая точка:
В ответ на него вам, как нетрудно догадаться, и нужно
задать базовую точку, относительно которой будет производиться поворот.
Базовая точка в данном случае - это как бы центр циферблата,
относительно которого будет вращаться «стрелка» с расположенными на
конце объектами. После того, как вы укажете базовую точку, попробуйте
подвигать вокруг нее мышкой - и вы увидите, как будут поворачиваться
выделенные объекты.
При этом в командной строке
AutoCAD будет следующий запрос:
Specify rotation angle or [Copy/Reference]<0>:
Угол поворота или [Копия/Опорный угол]
<0>:
Угол поворота можно либо задать с помощью
мыши, либо ввести с клавиатуры в командную строку.

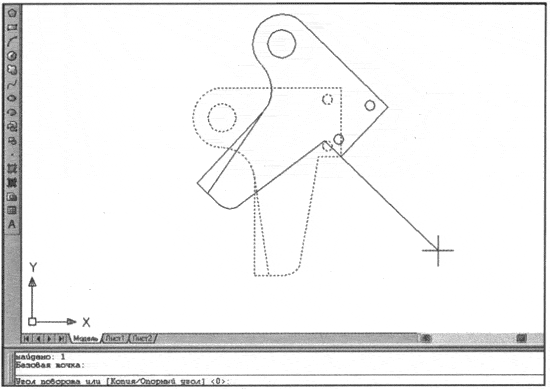

Поворот
объектов в AutoCAD
Примечание:
Опция Опорный угол (Reference) позволяет
задать так называемый опорный угол перед поворотом объекта.
Это значит, что дальнейший поворот будет отсчитываться
относительно данного опорного угла. По умолчанию
в AutoCAD опорный угол равен 0, то
есть угол поворота отсчитывается от горизонтальной линии,
направленной вправо. Опция Копия позволяет создать
повернутую копию выбранного обьекта.
Материал этого урока взят из учебника
"AutoCAD 2009. Официальная русская версия".
Автор Н. В. Жарков
