В программе autocad положение точек объектов можно задавать различными способами. Один из способов задания положения - работа с системами координат в autocad. В autocad существуют 2 типа систем координат: абсолютные и относительные.

Чем же отличаются абсолютные и относительные координаты в autocad?

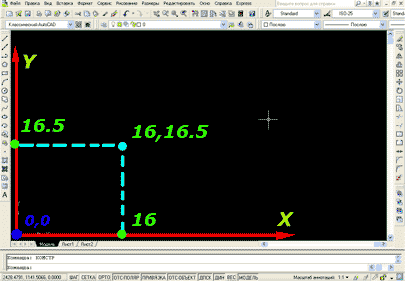

При использовании абсолютных координат положение точек задаётся относительно некоторой строго фиксированной точки - начала координат. Координаты в autocad вводятся с клавиатуры в командную строку. Записываются абсолютные координаты по следующему правилу. Вначале вводится координата точки по горизонтальной оси абсцисс X, затем ставится запятая и указывается координата по вертикальной оси ординат Y. При трёхмерном моделировании в autocad можно также указывать третью ось - ось апликат Z, поскольку рабочее пространство autocad трёхмерное. При задании координат нужно учитывать, что в числе координаты целая часть отделяется от дробной точкой, а не запятой. Например, если координата по X равна 16, а координата по Y 16,5 то вводить координаты нужно следующим образом: 16,16.5 . Если указать 16, 16,5 , то autocad решит, что Вы указали расстояние по оси X - 16, по оси Y - 16, а по оси Z - 5, и положение точки будет указано неверно.

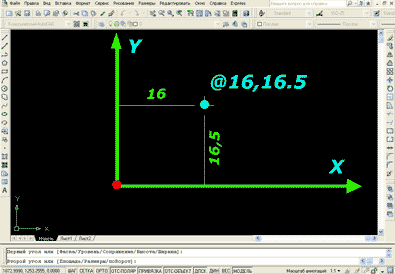

Относительные координаты всегда откладываются от последней указанной точки, которая принимается за центр относительных координат. Такой точкой может быть, например, первая угловая точка прямоугольника. Относительные координаты в autocad записываются следующим образом: сначала вводится значок "собака", потом координата по оси X, затем ставится запятая и вводится координата по оси Y. Ввод координат всегда завершается нажатием клавиши "Enter". При использовании относительных координат в autocad также существует возможность указания третьей координаты по оси Z. При вводе относительных координат целая часть тоже отделяется от дробной точкой. Пример ввода относительных координат: @16, 16.5 .

При использовании относительных координат положение точки можно указывать как в декартовой прямоугольной системе координат, так и в полярной. При использовании полярной системы координат сначала указывают расстояние от центра относительных координат, затем указывается угол по отношению к горизонтальной оси абсцисс направленной вправо. Угол откладывается против часовой стрелки.

Подробнее познакомиться с координатами в autocad Вы можете скачав и изучив видео урок "Относительные и абсолютные координаты. Команды рисования в AutoCAD 2008". Урок можно скачать здесь.
