Работа с листами в AutoCAD (Автокад).

В этом уроке мы с вами поговорим о листах в автокаде.



Итак, что же такое листы в программе AutoCAD, и для чего они нужны?



В автокаде существует два вида рабочих пространств: пространство модели и пространство листа.



Пространство модели - это основное рабочее поле чертежа AutoCAD. В нём осуществляется построение всех плоских и трёхмерных объектов. Построение осуществляется в натуральную величину в масштабе 1:1. Пространство модели трёхмерное, оно может содержать как плоские объекты, так и трёхмерные. Пространство модели одно на весь dwg файл чертежа, оно бесконечное, может вместить в себя объекты любых размеров.

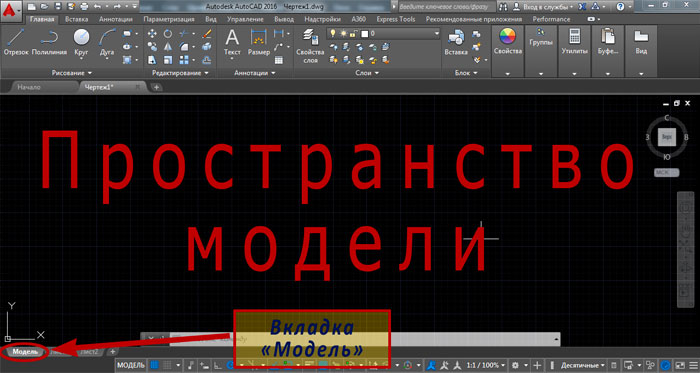

Пространство модели в автокад

Пространство модели AutoCAD.

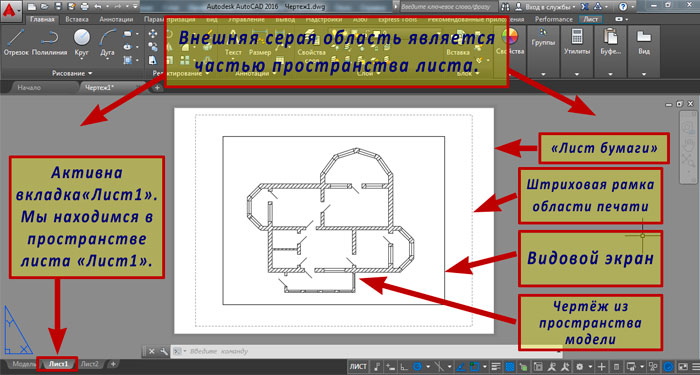

Пространство листа - это дополнительное рабочее поле автокад. Оно двухмерное и может содержать только плоские объекты. Само по себе поле пространства листа неограничено в размерах. Однако, в пространстве листа имеется область белого цвета, которая обозначает лист бумаги, на котором будет печататься чертёж. Вокруг этой области расположено поле серого цвета, которое по сути бесконечное, и оно также является частью пространства листа.



Пространство листа в автокад

Пространство листа в автокаде.



Работа с пространством листа позволит нам подогнать наш чертёж под конкретный формат листа (А0, А1, А2, А3, А4 и т.п.), отмасштабировать все объекты чертежа, скомпоновать чертёж, установить определённые настройки печати и, впоследствии, корректно распечатать чертёж.



Важно понимать, что в одном файле dwg чертежа автокад у нас может быть сколь угодно много листов, т.е. столько листов, сколько пожелает создать пользователь. Следовательно, пространств листов у нас будет столько же, сколько и листов. По умолчанию, при создании пустого чертежа, у нас имеется два листа с именами "Лист 1" и "Лист 2". Естественно, имена листов в автокаде пользователь всегда может изменить. А вообще, имена листам следует давать осмысленно. Ведь в одном автокадовском dwg проекте может содержаться множество чертежей. А если все листы у вас носят имена, типа "Лист 1", "Лист 2", "Лист 3", ..., "Лист 123", вы запутаетесь, какой лист к какому чертежу относится.



Переключаться между пространством модели и пространствами листов можно, кликая мышкой по соответствующим вкладкам в нижней левой части экрана программы. Вкладка "Модель" переключает нас в пространство модели, вкладки с соответствующими именами листов переключают нас в пространства этих листов.

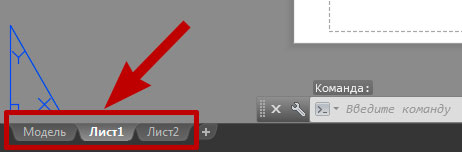

Вкладки переключения между листами и моделью в автокад

Вкладки для переключения между пространствами листов и модели.



При работе с листами нужно знать ещё два очень важных понятия - область печати и видовой экран.



Если вы переключитесь в пространство листа, например в "Лист 1", то вы увидите внутри белой области рамку из штриховых линий (_ _ _ _ _). Область внутри этой штриховой линии называется областью печати. То, что будет расположено вне этой рамки, в случае вывода на печать, распечатано не будет.



Видовой экран - это специальный объект, который, как бы, позволяет нам "прорубить" окно из пространства модели в пространство листа, и отобразить объекты пространства модели на листе. У видового экрана задаётся масштаб отображения объектов, расположенных в пространстве модели. Как вы помните, в модели (в пространстве модели) все объекты чертятся в натуральную величину, в масштабе 1:1. Поэтому масштаб видового экрана совпадает с масштабом чертежа на бумаге.



Работая с листами в автокад, вы должны знать о существовании одной хитрости, которая может вам пригодиться.



Хитрость эта заключается в том, что после вставки на лист видового экрана с отмасштабированным чертежом из модели, вы можете прямо в пространстве листа добавлять размеры, выноски, текстовые надписи (и даже штриховки при необходимости). При создании стилей текста, размера и выносок, высоту букв стрелок и т.п. можно указывать в тех величинах, в которых вы хотите увидеть эти объекты на бумаге после печати. При создании размерных линий привязка осуществляется к точкам объектов из модели, показанных в видовом экране. Все эти текстовые надписи, размеры и выноски будут располагаться в пространстве листа. Однако, над размерными линиями будут автоматически указываться числа обозначающие реальные размеры объектов, находящихся в пространстве модели и начерченных там в натуральную величину (1:1).



Опытный пользователь автокада, конечно, может мне возразить, сказав, что рациональнее добавлять размеры, выноски и текстовые надписи прямо в пространстве модели, используя аннотативные объекты и масштабы аннотаций. Но это опытный пользователь. Новичкам же этой аннотативностью я в данном уроке голову забивать не буду.



Об аннотативности и прочих премудростях черчения в автокад я подробно рассказывал в видеокурсе:



"2D технология проектирования и создание чертежей любых видов в AutoCAD". (Кликните мышкой по названию видеокурса, чтобы узнать о нём подробнее.)



Просто имейте в виду, что все размеры, текстовые надписи и выноски можно строить прямо на листе, и что это самый простой, но, возможно, не самый рациональный способ их размещения.





Работа с листами в Автокад 2016 на конкретном примере.


Ну чтож, теория это хорошо. Но всё в этом мире лучше познаётся на практике. Поэтому мы с вами сейчас пошагово разберём работу с листами в программе AutoCAD 2016 на конкретном практическом примере.



Итак...

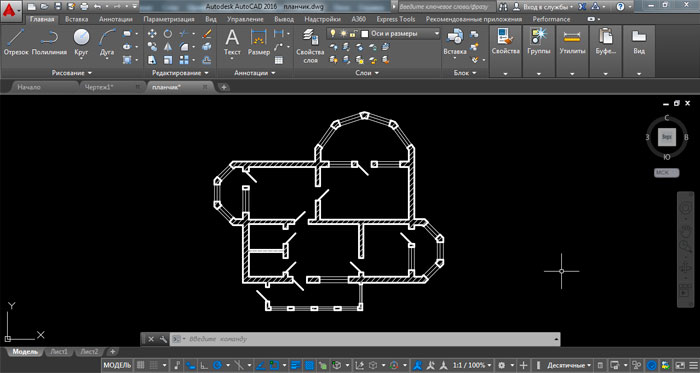

У нас имеется автокадовский файл с примитивным чертежом плана этажа здания, изображённого в пространстве модели в натуральную величину (1:1).



Чертёж из модели, который надо разместить на листе в AutoCAD

Чертёж из модели, который надо разместить на листе в AutoCAD.



Пока у нас нет на чертеже ни размеров, ни текстовых надписей. Их мы добавим немного позже уже в пространстве листа.



Наша задача: разместить чертёж на отдельном листе формата А4 в масштабе 1:50, добавить размеры, текстовые надписи, номера помещений, табличку с экспликацией помещений, настроить лист для печати и распечатать чертёж.



Работать будем последовательно, по шагам.

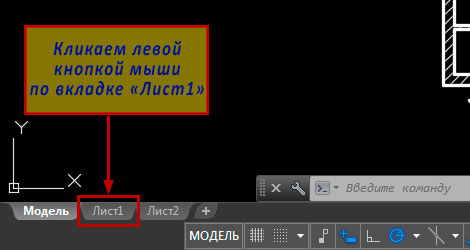

Шаг 1. Переключаемся из пространства модели в пространство листа "Лист 1", который имеется у нас по умолчанию. Для этого кликаем левой кнопкой мыши по соответствующей вкладке в левой нижней части экрана программы автокад.



Вкладка Лист 1 в Автокад 2016

Вкладка "Лист 1" в Автокад 2016.

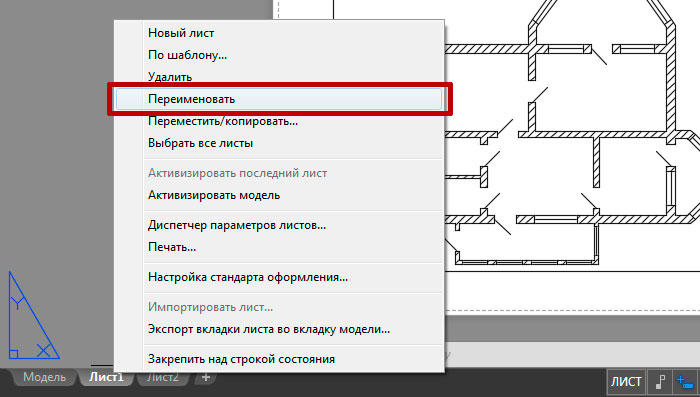

Шаг 2. Сразу переименуем данный лист. Кликаем правой кнопкой мыши по вкладке "Лист 1", удаляем всё, что там написано, и пишем "План 1 этажа". Нажимаем клавишу "Enter". Теперь наш лист называется "План 1 этажа". Это осмысленное имя листа.

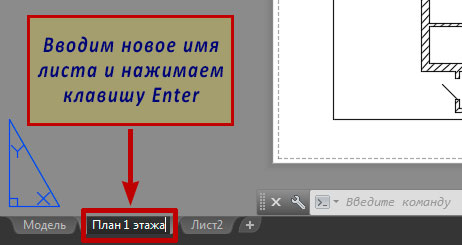

Переименование листа в Автокад

Переименование листа в AutoCAD

Переименовываем лист в AutoCAD 2016.

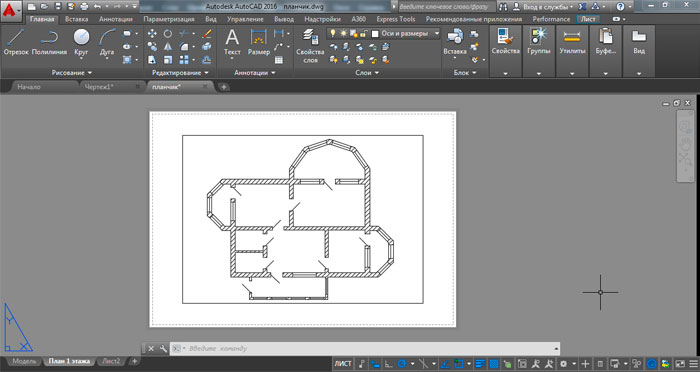

Шаг 3. В пространстве мы видим серое поле, посередине белая область (символизирует лист бумаги), внутри которой с небольшим отступом расположена штриховая рамка (показывает область печати). Внутри штриховой рамки располагается прямоугольник. Этот прямоугольник, на самом деле, не прямоугольник, а видовой экран. Внутри видового экрана мы видим очертания нашего чертежа из пространства модели.



Рабочее пространство листа в Автокад 2016

Рабочее пространство листа "План 1 этажа" в AutoCAD 2016.



Выделяем этот видовой экран и нажимаем клавишу "Del" на клавиатуре. Видовой экран удаляется, а вместе  с ним исчезает очертание чертежа из пространства модели. Этот видовой экран нам не нужен. Позже мы создадим свой видовой экран.



Шаг 4. Строим обычный прямоугольник в произвольном месте данного пространства листа. Размеры прямоугольника должны соответствовать размерам формата А2. Длина: 594 мм. Ширина: 420 мм. Делаем двойной щелчок по колёсику мыши, чтобы выполнить зуммирование, и чтобы наш прямоугольник попал в поле зрения.

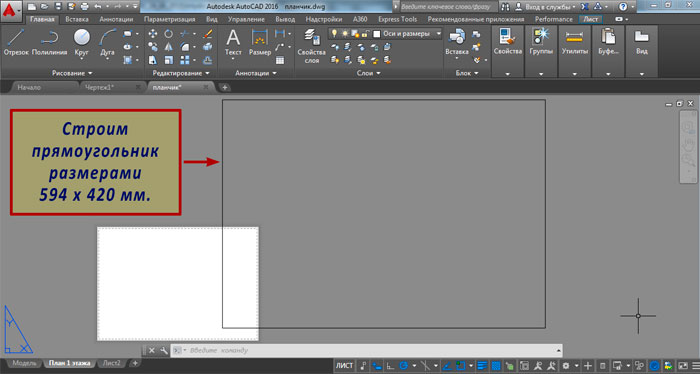

Чертим формат листа А2 в AutoCAD 2016

Прямоугольник с размерами листа формата А2: 594 х 420 мм.



Шаг 5. Осуществляем настройку параметров листа и подгоняем "белый лист бумаги" под наш прямоугольник с размерами формата А2.

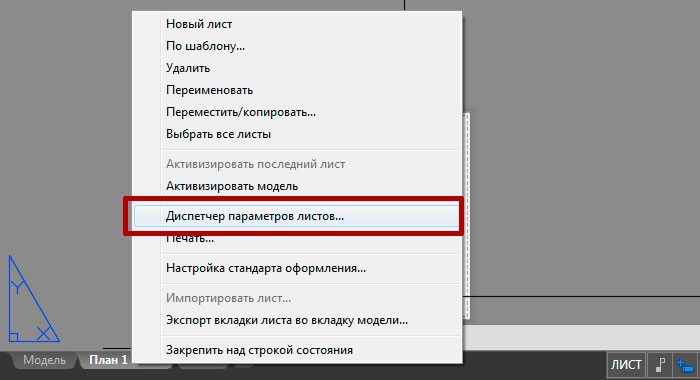

Для этого мы кликаем правой кнопкой мыши по вкладке с названием листа "План 1 этажа" и из контекстного меню выбираем "Диспетчер параметров листов...".



Запуск диспетчера параметров листов в Автокад 2016

Запуск диспетчера параметров листов в Автокад 2016.

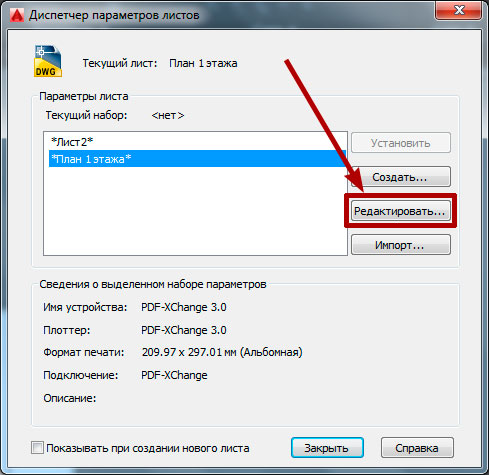

В открывшемся окошке диспетчера параметров листов выбираем лист "План 1 этажа" и жмём по кнопке "Редактировать...".



Диспетчер параметров листов в AutoCAD 2016

Диспетчер параметров листов в AutoCAD 2016.

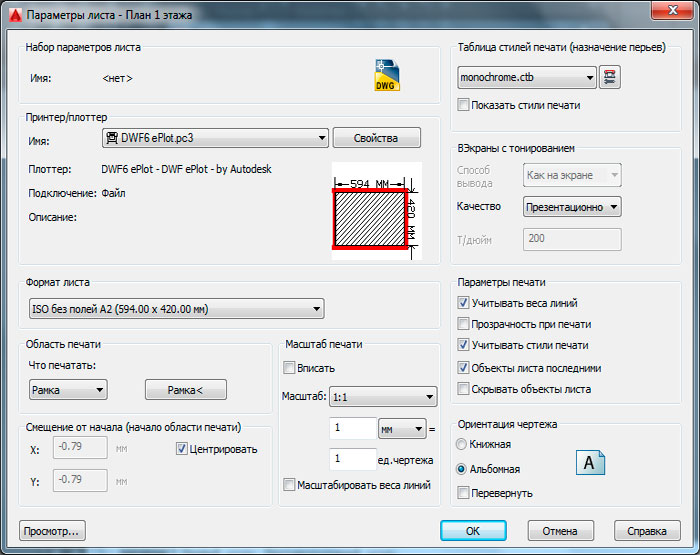

Откроется окошко с настройками параметров данного листа. Данное окошко очень похоже на окно с настройками печати, которое появляется, когда мы хотим распечатать чертёж. И это не случайно. Весь "прикол" здесь в том, что когда мы настраиваем параметры листа, мы заодно настраиваем параметры печати этого листа. Когда мы захотим распечатать чертёж с данного листа, настройки параметров данного листа автоматически "перекочуют" в окно с настройками параметров печати. И отдельно настраивать параметры печати нам с вами не придётся.



Настройка параметров листа в Автокад 2016

Настройка параметров листа в Автокад 2016.



Первое что нам надо указать в настройках параметров листа это плоттер. Если к вашему компьютеру подключен плоттер и установлен его драйвер, то вы можете выбрать свой плоттер из свитка. У меня физического плоттера нет, поэтому я выберу виртуальный плоттер "DWF6 ePlot.pc3". Этот виртуальный плоттер осуществляет печать не на бумаге, а в специальный файл формата DWF. Формат DWF предназначен для публикации чертёжных работ. Вы можете распечатать ваш чертёж в DWF формат и отправить его, например, заказчику. Заказчик сможет посмотреть ваш чертёж, но не сможет его отредактировать. Это своеобразная защита чертежей. Для просмотра файла DWF понадобится небольшая программа-обзорщик, она называется "Autodesk Design Review" и распространяется бесплатно компанией-разработчиком. Скачать её можно на официальном сайте компании Autodesk.



Далее укажем формат листа. Здесь важно выбрать такое наименование формата, у которого штриховая рамка области печати не обрезает какие-либо объекты чертежа. У некоторых наименований форматов штриховая рамка отображается с большим отступом. Нам подойдёт формат листа  "ISO без полей А2 (594.00 х 420.00 мм)". Выбираем его.



Настраиваем область печати. Рядом с надписью "Что печатать" выбираем из свитка "Рамка". После этого кликаем угловые точки рамки печати. То есть, кликаем в пространстве листа левую верхнюю угловую точку прямоугольника, затем противоположную правую нижнюю точку этого прямоугольника.



Ставим галочку радом с надписью "Центрировать".



Выбираем из свитка масштаб "1:1". Предварительно убеждаемся, что нет галочки рядом с надписью "Вписать". Если такая галочка стоит, убираем её, а затем указываем масштаб "1:1".



Таблица стилей печати. Выбираем "monochrome.ctb".



Качество. Выбираем "Презентационное".



Должны стоять галочки "Учитывать веса линий", "Учитывать стили печати", "Объекты листа последними".



В разделе ориентация чертежа выбираем "Альбомная".

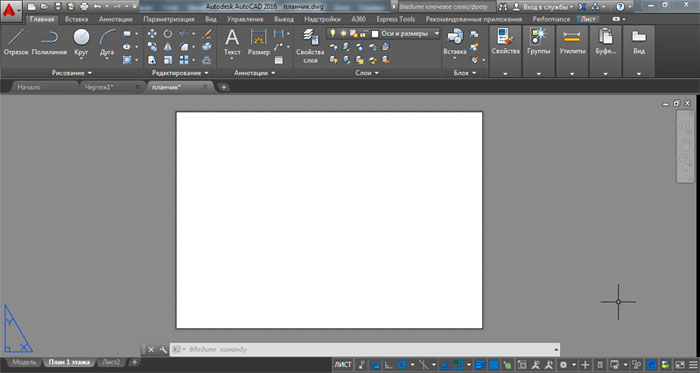

Жмём "ОК" и смотрим, что получилось. Наш "белый лист бумаги" теперь совпадает с построенным нами прямоугольником.



Лист подогнан под нужный формат в AutoCAD 2016

Лист подогнан под нужный формат в AutoCAD 2016.



Шаг 6. Добавляем рамку со штампиком. Можете скопировать из другого чертежа, можете начертить сами.

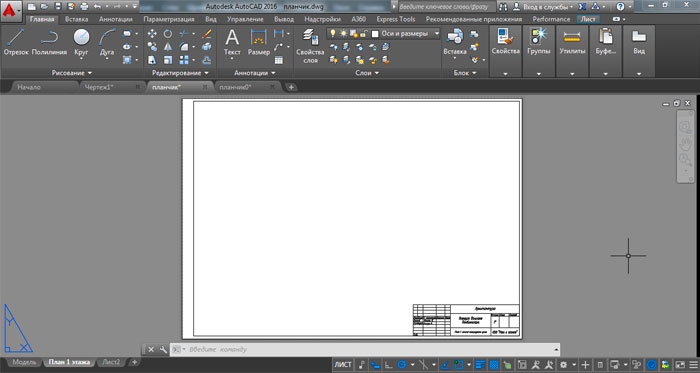

Лист с рамкой и штампиком в Автокад 2016

Лист с рамкой и штампиком в Автокад 2016.



Шаг 7. Создаём слой "ВЭ" для видового экрана.

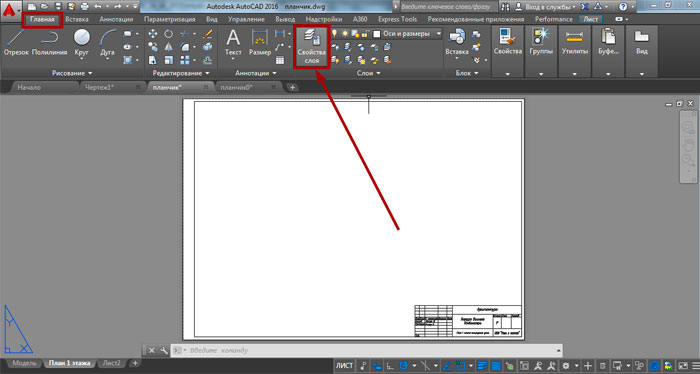

Заходим в диспетчер свойств слоёв.



Запускаем диспетчер свойств слоёв в AutoCAD 2016

Запускаем диспетчер свойств слоёв в AutoCAD 2016.

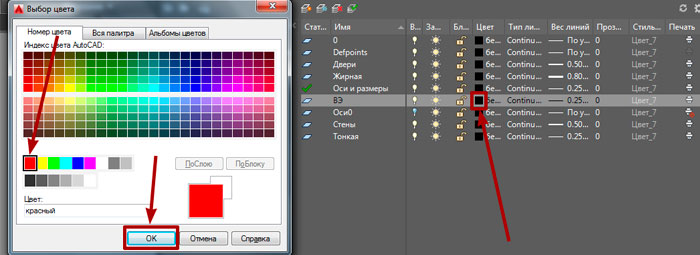

Выбираем "Создать слой". Слой называем "ВЭ". Назначаем ему красный цвет.

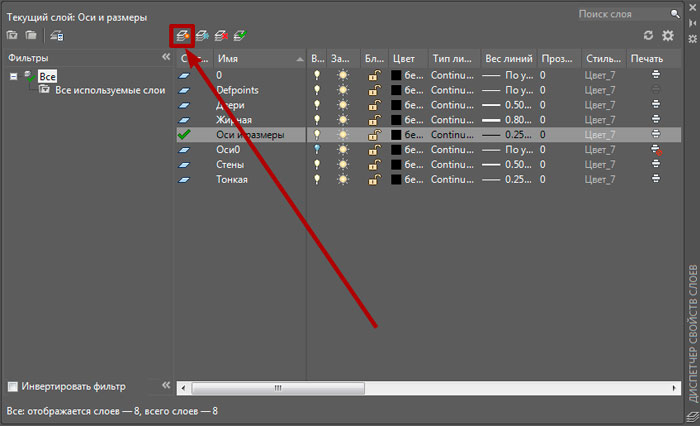

Кнопка создать слой в диспетчере свойств слоёв Автокад 2016

Кнопка "Создать слой" в диспетчере свойств слоёв Автокад 2016.

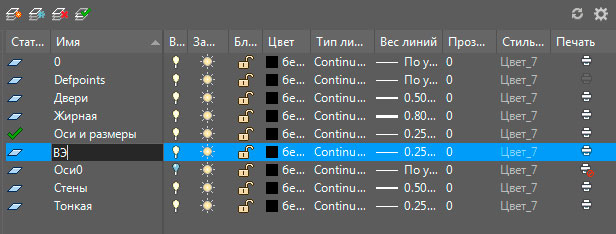

Создаём слой для видового экрана в AutoCAD 2016

Создание и настройка слоя с видовыми экранами в AutoCAD 2016.

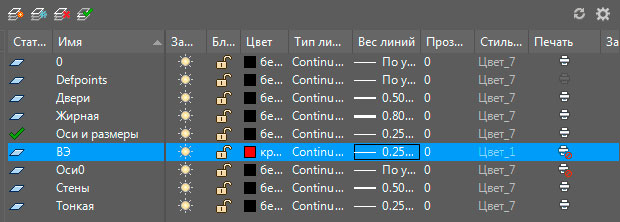

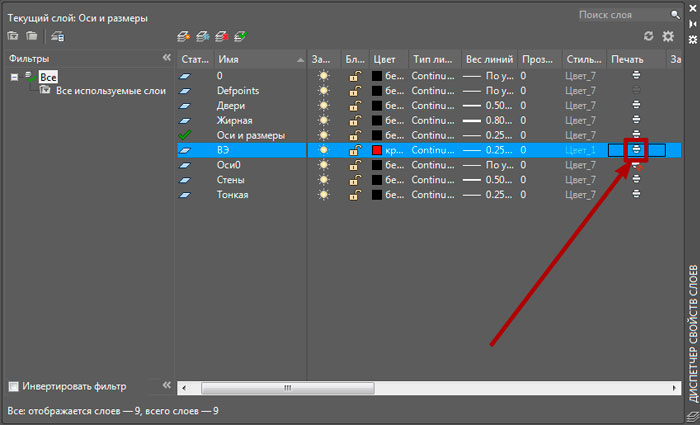

А теперь внимание! В диспетчере свойств слоёв находим столбик "Печать". В этом столбике у слоя "ВЭ" находим значок в виде принтера Значок слоя включенного для печати в AutoCAD. Кликаем по этому принтеру левой кнопкой мыши. У значка с принтером появляется красный перечёркнутый кружок Значок слоя отключенного для печати в AutoCAD. Это означает, что объекты, расположенные на данном слое не будут выводиться на печать. Именно на этот слой нам надо "засунуть" видовой экран.



Настроенный слой с видовыми экранами в Автокад 2016.



Закрываем диспетчер свойств слоёв.



Шаг 8. Создаём видовой экран.

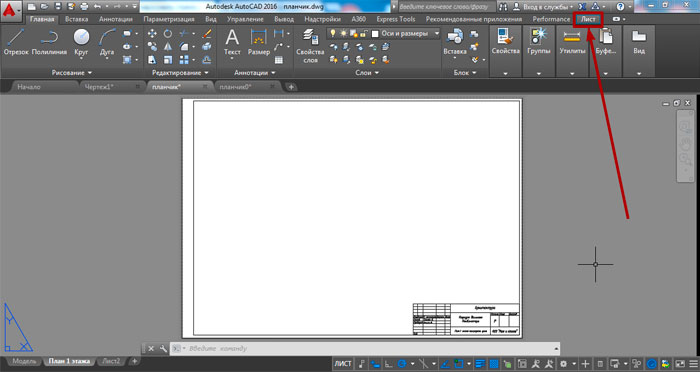

Переходим в автокаде на ленте на вкладку "Лист".



Вкладка ленты Лист в AutoCAD 2016

Вкладка ленты "Лист" в AutoCAD 2016.



На панели "Видовые экраны" кликаем по кнопке "Прямоугольный".

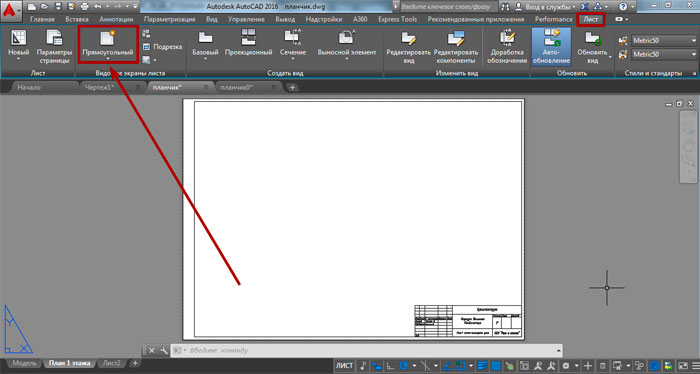

Прямоугольный видовой экран в Автокад 2016

Кнопка создания прямоугольного видового экрана в Автокад 2016.



Кликаем первую точку и противоположную угловую точку прямоугольного видового экрана.

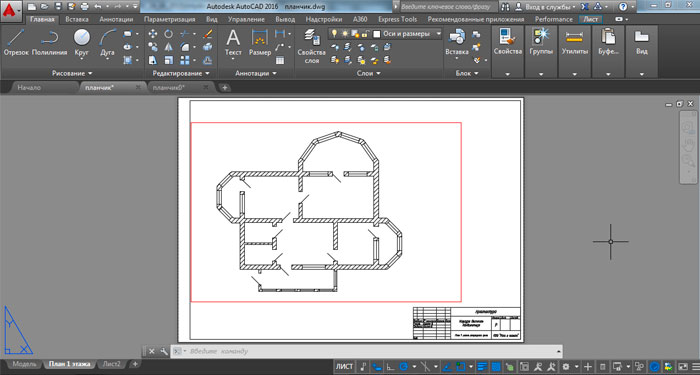

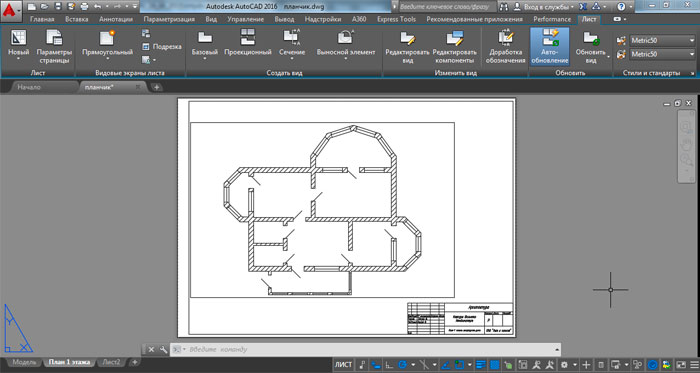

Видовой экран на листе в AutoCAD 2016

Видовой экран на листе в AutoCAD 2016.



Выделяем видовой экран, переключаемся на ленте на вкладку "Главная", разворачиваем свиток слоёв и отправляем видовой экран на слой "ВЭ", выбрав соответствующий слой из свитка слоёв.

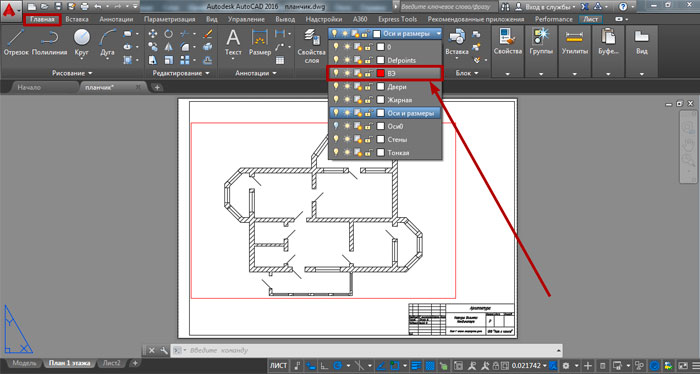

Присвоение слоя видовому экрану в Автокад 2016

Присвоение слоя видовому экрану в Автокад 2016.



Переключаемся на ленте снова на вкладку "Лист".



Шаг 9. Выбираем видовой экран. Он выделяется. Кликаем правой кнопкой мыши в произвольном месте пространства листа. В контекстном меню выбираем "Свойства".

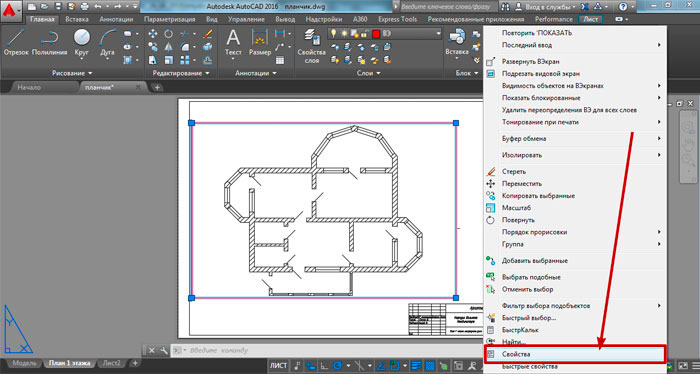

Заходим в свойства видового экрана в AutoCAD 2016

Заходим в свойства видового экрана в AutoCAD 2016.

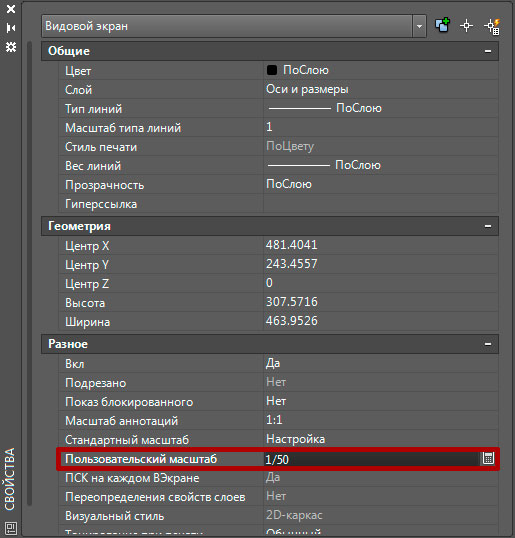

В палитре свойств находим поле "Пользовательский масштаб". В этом поле через косую дробную черту указываем значение масштаба: "1/50". Нажимаем "Enter". Автокад сам посчитает и укажет в данном поле частное от деления в виде десятичной дроби: "0.02".



Настраиваем масштаб видового экрана в Автокад 2016

Настраиваем масштаб видового экрана в Автокад 2016.



Масштаб мы указали. Теперь, при необходимости, нужно осуществить панорамирование чертежа внутри видового экрана. Делаем двойной щелчок левой кнопкой мыши внутри видового экрана. И сквозь окно видового экрана, как бы, попадаем в модель. Осуществляем панорамирование. Панорамирование желательно осуществлять с помощью инструмента "Панорамирование" (кнопочка в виде руки ). Если осуществлять панорамирование с зажатым колёсиком мыши, можно случайно крутануть колесо и сбить масштаб внутри видового экрана. После завершения панорамирования сделайте двойной щелчок левой кнопкой мыши за пределами видового экрана, чтобы выйти из него.

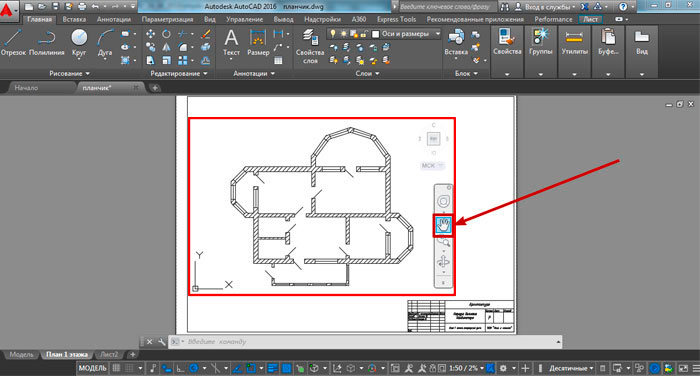

Панорамирование внутри видового экрана в Автокад 2016

Панорамирование внутри видового экрана в AutoCAD 2016

Панорамирование внутри видового экрана в Автокад 2016.



Проверьте, на всякий случай, не сбился ли масштаб у видового экрана. Выделите видовой экран, зайдите в свойства и убедитесь, что в поле "Пользовательский масштаб" указано число "0.02". Если там указано другое число, удалите его, снова введите "1/50" и нажмите "Enter". Закройте палитру свойств.



Шаг 10. Заблокируем видовой экран, чтобы не сбить настройки масштаба и панорамирования внутри видового экрана.

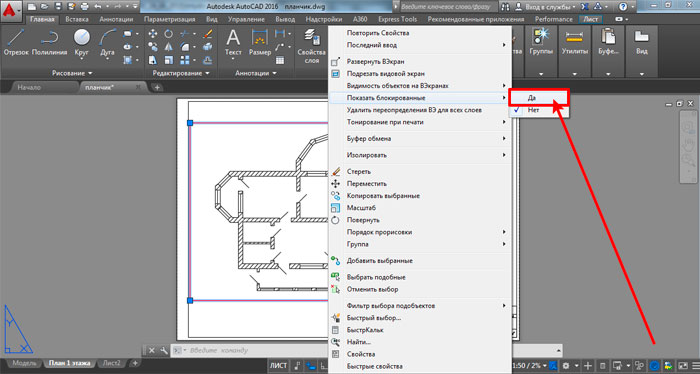

Для этого выбираем видовой экран. Он выделится. Кликаем правой кнопкой мыши, выбираем "Показать блокированные" и выбираем "Да".



Блокировка видового экрана на листе в AutoCAD 2016

Блокировка видового экрана на листе в AutoCAD 2016.



Видовой экран блокируется от изменений внутри него. Теперь ни масштаб, ни панорамирование не собьётся. Можно даже выключить лампочку у слоя "ВЭ", чтобы "прямоугольник" видового экрана не отображался на экране. Сами объекты внутри видового экрана будут по-прежнему видны.

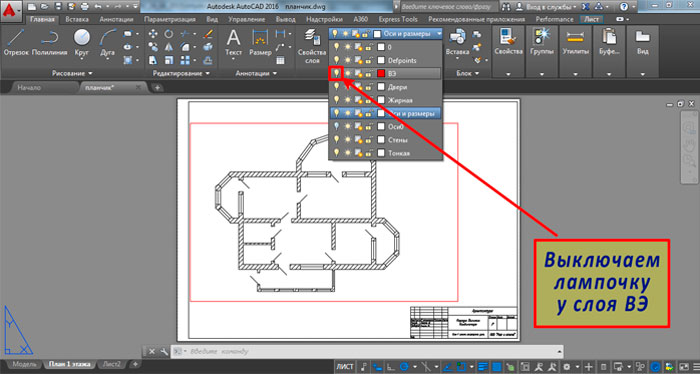

Отключение слоя с видовым экраном на листе в AutoCAD 2016

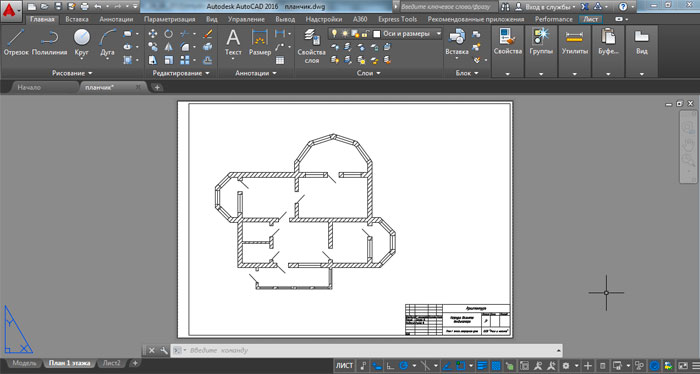

Чертёж из модели на листе в Автокад 2016

Чертёж из модели на листе в Автокад 2016.



Шаг 11. Теперь создадим необходимые текстовые стили и размерные стили. Добавим размеры и текстовые надписи прямо на листе. Разместим таблицу с экспликацией помещения.

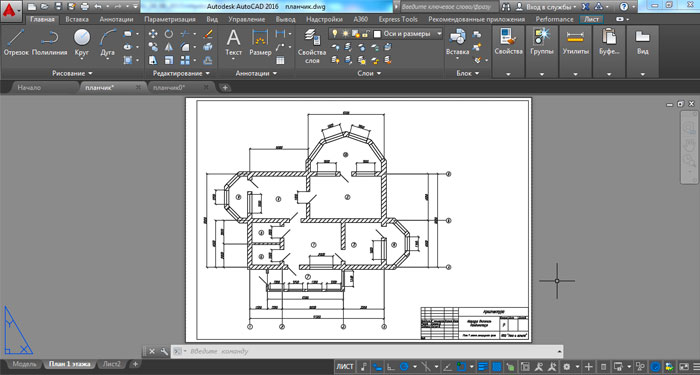

Текст и размеры на листе в Автокад 2016

Текст и размеры на листе в Автокад 2016.



Шаг 12. Наш чертёж практически готов. Остаётся только вывести на печать.



Тут вообще всё элементарно. Кликаем по кнопке в левом верхнем углу программы AutoCAD. Выбираем "Печать".

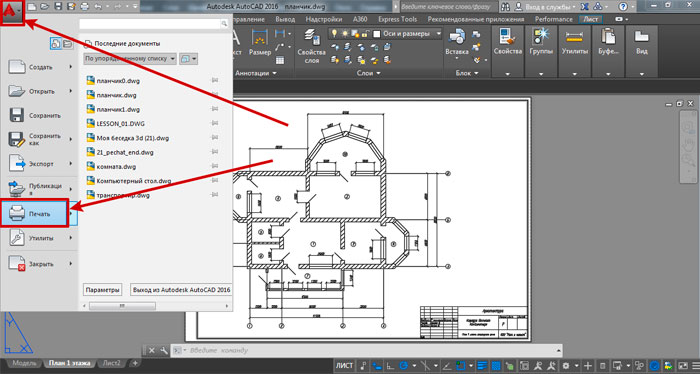

Кнопка вывода на печать с листа в AutoCAD 2016

Кнопка вывода на печать с листа в AutoCAD 2016.



Появляется окно с настройками параметров печати. А здесь настраивать уже ничего не надо! Как я и говорил, все настройки печати автоматически "перекочевали" из настроек параметров листа. Нажимаем "ОК".

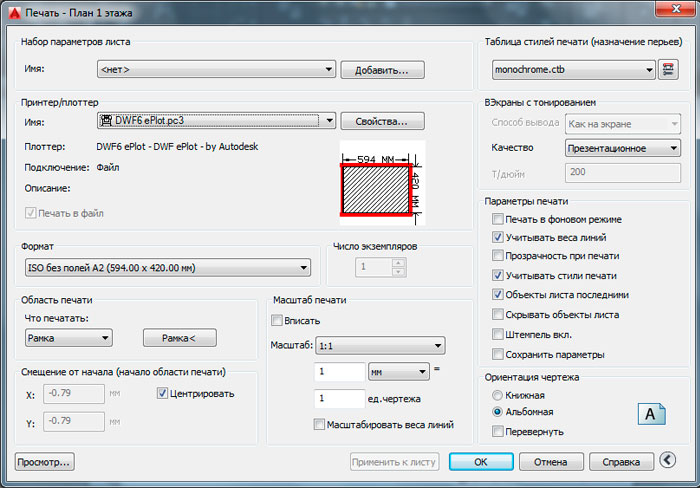

Настройки печати с листа в Автокад 2016

Настройки печати с листа в Автокад 2016.



Если вы настраивали физический плоттер, то начнётся процесс печати чертежа на бумаге. Если вы, как я,  настраивали виртуальный DWF плоттер, то у вас появится окошко, где надо указать в какую папку на жёстком диске нужно сохранить DWF файл. Вы указываете место и указываете желаемое имя DWF файла.

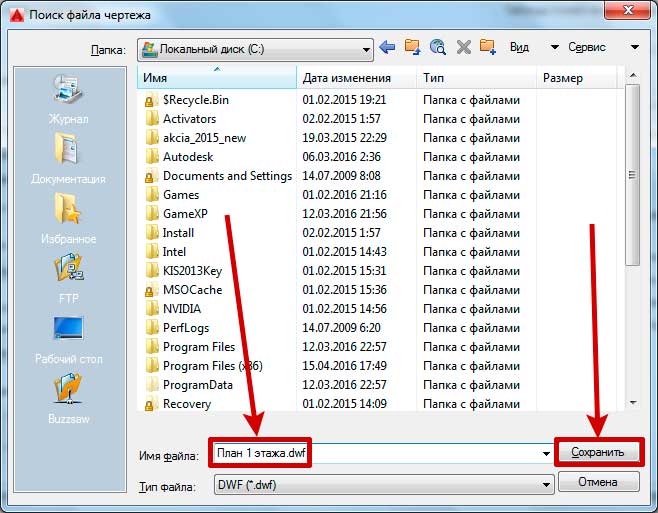

Указание места сохранения DWF файла в Автокад 2016

Указание места сохранения DWF файла в Автокад 2016.



Виртуальный принтер осуществляет печать в DWF файл, который создаётся в той папке, которую вы указали. Всё. Теперь этот файл можно отправить заказчику для ознакомления с вашим чертежом.



На этом видеоурок по листам в автокаде завершён.



С уважением Дмитрий Лапин.
