Текстовая версия урока.

В автокаде существует специальный режим черчения, с помощью которого пользователь может цепляться к конкретным точкам на различных объектах. Это режим черчения с объектными привязками.

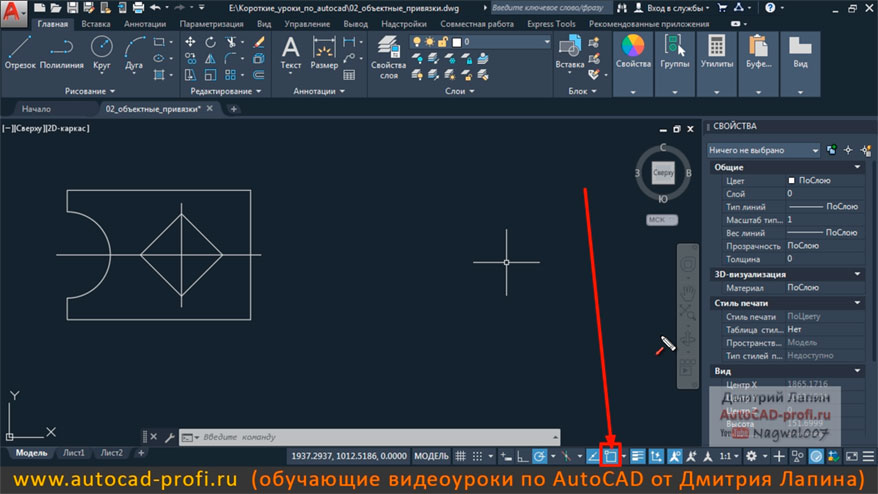

Этот режим черчения включается и выключается кликом левой кнопкой мыши по специальной кнопочке на строке состояния. Если данная кнопочка подсвечивается голубеньким цветом, то это означает, что режим черчения с объектными привязками включен. Если же кнопочка выглядит серенькой и не подсвечена, то это означает, что данный режим черчения выключен. Если кнопочка включена и мы кликнем по ней 1 раз левой кнопкой мыши то режим с объектными привязками выключится и кнопочка станет серенькой, а если мы кликнем левой кнопкой мыши по выключенной кнопочке, то эта кнопочка вновь станет включенной и объектные привязки снова будут работать.

Кликнем теперь правой кнопкой мыши по кнопке с объектными привязками на строке состояния. В появившемся контекстном меню выберем "Параметры объектной привязки..."

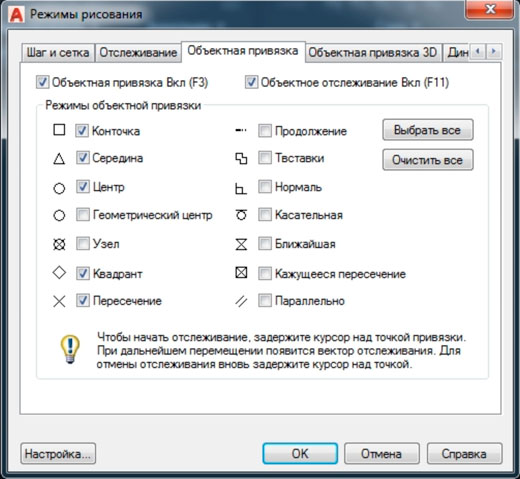

Появится отдельное окно, которое называется "Режимы рисования". В этом окне будет активна вкладка "Объектная привязка". В данном окне на этой вкладке мы можем настраивать данный режим черчения включая и выключая определённые виды объектных привязок. Если здесь возле какой-либо привязки стоит галочка, то данная привязка включена, если галочки не стоит то данная конкретная объектная привязка выключена. Всего привязок - 14 штук. Каждая из них позволяет при черчении в Автокаде привязываться к конкретным точкам на объектах.

Теперь давайте посмотрим, что будет если объектные привязки полностью отключить. Отключить данный режим черчения можно либо убрав галочку радом с пунктом "Объектная привязка Вкл", либо закрыв окно и кликнув левой кнопкой мыши по активной кнопке данного режима на строке состояния, что бы та стала серенькой.

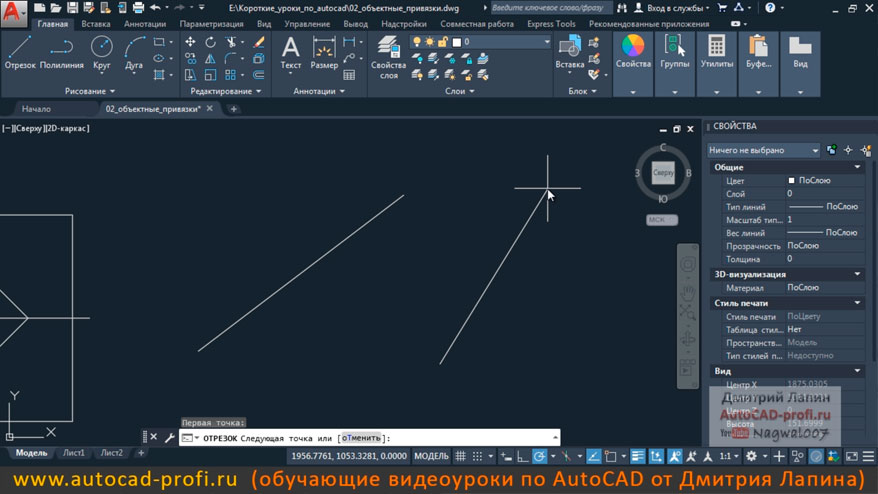

После отключения режима с привязками построим произвольный отрезок. Затем снова запустим команду построения отрезка и укажем первую точку нового отрезка рядом с предыдущим.

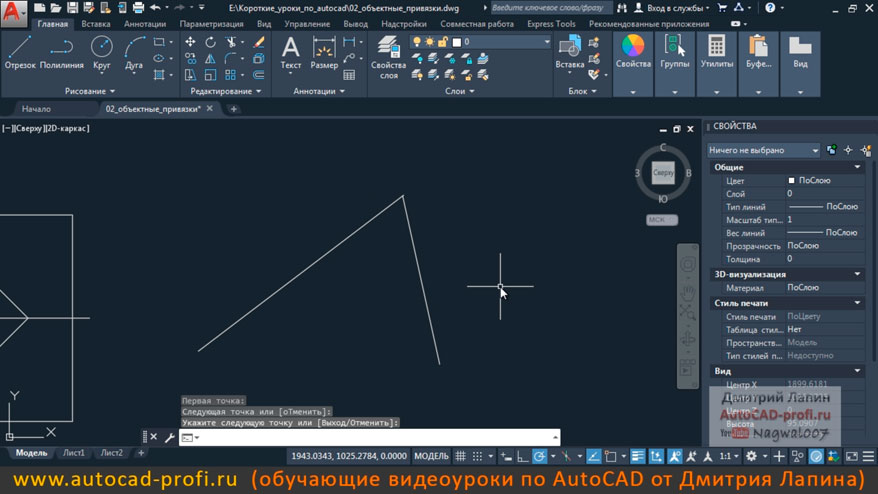

Автокад запросит вторую точку отрезка. Мы её попробуем указать так, чтобы эта тока совпала с конечной точкой предыдущего отрезка и оба отрезка состыкаовались в одной вершине. Наведём курсор мыши конец первого отрезка, прицелимся и кликнем левой кнопкой мыши. Затем жмём "Enter" для завершения команды.

Вроде бы всё получилось. Кажется, что оба отрезка имеют общую вершину. Но это только кажется... Если мы приблизимся поближе, покрутив колёсико мыши, то увидим реальную картину.

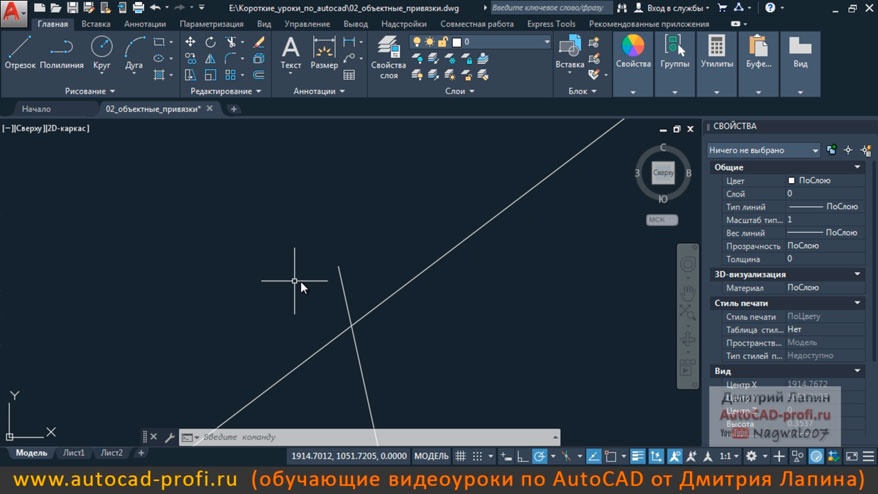

У нас наблюдается пересечение отрезков. Они не состыкованы в одной точки, а идут внахлёст. Возможна также ситуация, что между конечными точками отрезков будет разрыв. Но суть в том, что как бы мы ни старались лучше прицелиться при указании второй точки второго отрезка, у нас никогда не получится указать эту точку в кончике первого отрезка. Без использования режима черчения с объектными привязками и активной привязки "Конточка" сделать это невозможно.

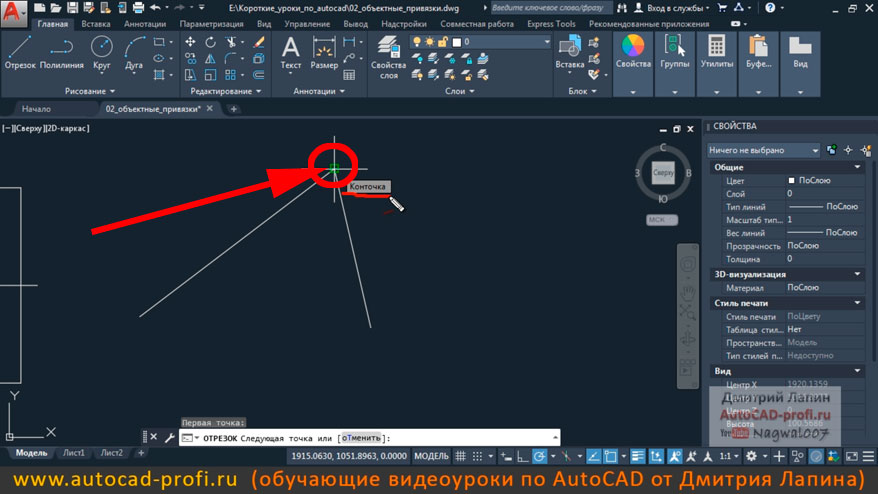

Удалим второй отрезок. Включим режим черчения с объектными привязками. Снова запустим команду построения отрезка. Снова укажем первую точку второго отрезка неподалёку от предыдущего отрезка. Подводим курсор мыши к кончику первого отрезка. Возле кончика этого отрезка загорается маленький квадратик. Этот квадратик является символом объектной привязки "Конточка" (или конечная точка). если подержать курсор мыши подольше, то рядом с квадратиком также появится надпись "Конточка", которая дополнительно подсказывает с помощью какой привязки мы цепляемся.

Если кликнуть левой кнопкой мыши в тот момент, когда отображается этот квадратик то мы зададим точку отрезка точно в конечной точке предыдущему. Кликнем левой кнопкой мыши возле кончика предыдущего отрезка по квадратику объектной привязки "Конточка". Затем нажмём "Enter" для завершения команды построения отрезков.

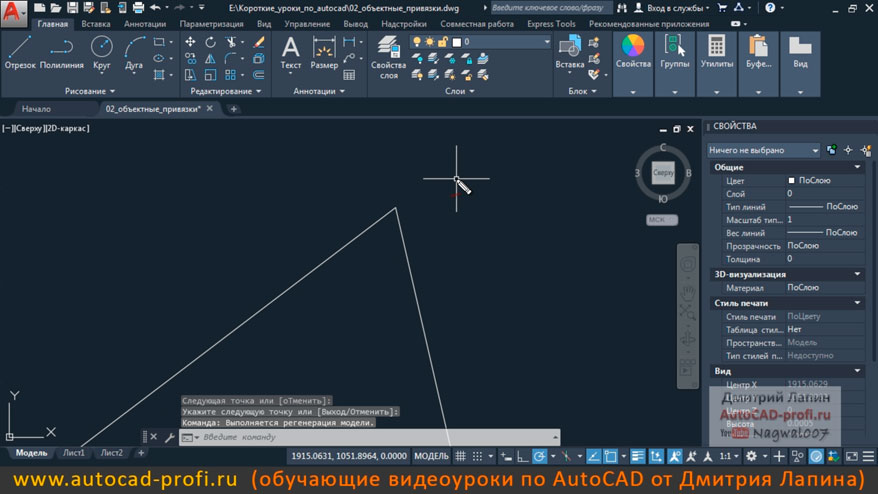

Отрезок построен. Его вторая точка точно совпадает с конечной точкой предыдущего отрезка (численные значения координат этих точек одинаковые). Как бы близко мы ни приближались, точки всегда будут совпадать. Нахлёстов и разрывов мы не увидим.

Теперь разберём каждую объектную привязку подробнее.

Объектная привязка "Конточка" служит для того, чтобы можно было привязываться к вершинам и конечных точкам различных объектов в AutoCAD. Её символ прямоугольник.

Объектная привязка "Середина" служит для того, чтобы можно было привязываться к точкам, расположенным посередине между вершинами и лежащими на линии. То есть, с помощью этой привязки можно цепляться к серединам отрезков, дуг, линейных и дуговых элементов полилинии. Символ этой привязки - треугольник.

Объектная привязка "Центр" служит для того, чтобы можно было привязываться к точкам центра окружностей, дуг и дуговых элементов полилинии. Её символ кружочек.

Объектная привязка "Геометрический центр" служит для того, чтобы можно было привязываться к центру масс полилиний, образующих единый замкнутый контур. Эта привязка появилась довольно недавно (начиная с 2016 версии Автокад).

Объектная привязка "Узел" позволяет привязываться к автокадовскому объекту под названием "Точка". Точки можно создавать разными способами. Примечательно, что в AutoCAD существует специальная команда, с помощью которой можно точками поделить линию на равные по длине части. Позже к этим точкам можно цепляться с помощью данной привязки. Символ привязки - кружочек, перечёркнутый косым крестиком.

Объектная привязка "Квадрант" служит для того, чтобы можно было привязываться к крайней верхней, крайней нижней, крайней левой или крайней правой точке окружности. Привязка работает аналогичным образом с дугами и дуговыми элементами полилинии. Её символ - ромбик.

Объектная привязка "Продолжение" служит для того, чтобы можно было привязываться к точкам, на линии продолжения объекта. То есть, представим, что у нас есть дуга или отрезок. Эта линия имеет концы. Мысленно продлим её  за пределы концов. Так вот, с помощью привязки "Продолжение" мы можем цепляться к произвольно взятой точке, лежащей на этой линии мысленного продолжения.

Объектная привязка "Твставки" позволяет цепляться к точкам вставки объектов. Точка вставки - это некоторая точка, имеющаяся у некоторых специальных объектов в Автокаде, таких как текст, блок и атрибут. Используется очень редко.

Объектная привязка "Нормаль" нужна для того, чтобы можно было построить перпендикуляр к какой-либо линии.

Объектная привязка "Касательная" позволяет строить касательные линии к окружностям, дугам и дуговым элементам полилиний.

Объектная привязка "Ближайшая" позволяет привязываться к произвольной точке, лежащей на какой либо линии (отрезке, дуге, окружности, полилинии и т.п.).

Объектная привязка "Кажущееся пересечение" позволяет привязываться к воображаемому пересечению двух скрещивающихся линий. Чтобы стало понятнее, поясню на примере. Представим себе, что у нас в пространстве есть две параллельные горизонтальные плоскости. Эти плоскости параллельны плоскости XY, но имеют различные координаты по оси Z. В первой плоскости лежит отрезок. Во второй лежит второй отрезок. Два этих отрезка непараллельны друг другу. Но в то же время прямые, на которых они находятся, не пересекаются, т.к. лежат в разных плоскостях в пространстве. Такие прямые в геометрии называют скрещивающимися. Теперь, если мы посмотрим на эти объекты на виде сверху, то нам покажется, что эти линии пересекаются (на виде сверху мы не видим, что их координаты по Z отличаются). Рассматриваемая привязка позволяет нам привязаться к кажущемуся пересечению данных линии. Если мы укажем точку при сработавшей привязке "Кажущееся пересечение", то итоговая точка окажется в плоскость XY (с координатой Z=0). На практике привязка используется нечасто. При плоском черчении она вообще не нужна.

Объектная привязка "Параллельно" позволяет строить параллельные линии.

Объектные привязки удобно использовать совместно с режимами "Объектное отслеживание" (отображение опорных линий привязок) и "Полярное отслеживание".

Режим полярное отслеживание позволяет строить линии, указывая направление под углом, число которого кратно значению шага угла полярного отслеживания. Шаг угла задаётся пользователем в настройках данного режима черчения.

Режим объектное отслеживание, позволяет пользователю наводить курсор на точки объектных привязок и ловить линии вспомогательного штрихового трассёра полярного отслеживание относительно этих точек.

Более подробно, как одновременно использовать в AutoCAD объектные привязки, полярное и объектное отслеживание смотрите в видеоуроке вверху страницы.
