Макросы операций можно использовать для автоматизации повторяющихся задач путем записи последовательности команд и вводимых значений.

Обзор макросов операций

Для записи макроса операций используется рекордер операций. После записи макроса операции и команды, и данные ввода записываются в файл макроса операции с расширением ACTM.

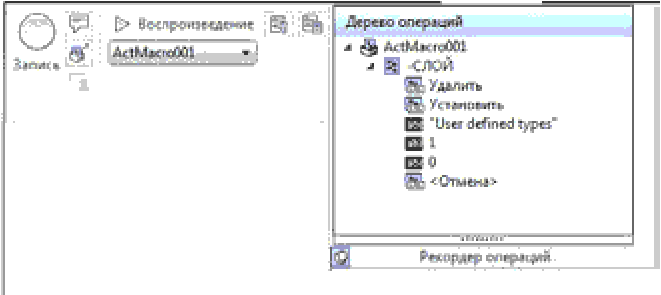

Рекордер операций представляет собой панель на ленте и содержит инструменты записи, воспроизведения и изменения макросов операции. Задать параметры рекордера операций также можно в диалоговом окне "Установки рекордера операций". Во время воспроизведения, редактирования или записи макроса операций можно развернуть панель рекордера операций для доступа к отдельным операциям текущего макроса в дереве операций.

В дереве операций можно изменять и удалять узлы операций макроса операций. Узлы операций представляют записанные команды или введенные значения макроса операций. Также можно задавать базовые точки, вставлять пользовательские сообщения и паузу в качестве узла значений для ввода пользователем при воспроизведении. Узел значений в макросе операций представляет ввод данных, для которого предоставляется подсказка команды во время воспроизведения.

Узлы значений могут содержать полученные точки, текстовые строки, числа, ключевые слова или другие значения, которые можно вводить при записи команды.


См. также:


■ Воспроизведение макроса операции

Изменение настроек рекордера операций

1. На ленте выберите вкладку "Управление" >- панель "Рекордер операций" >-
"Установки".

2. В диалоговом окне "Установки рекордера операций" выполните следующие действия:


■ Установите флажок "Развернуть при воспроизведении" для открытия панели рекордера операций при воспроизведении макроса операции.


■ Установите флажок "Развернуть при записи" для открытия панели рекордера операций при записи макроса операции.


■ Установите флажок "Запрос имени макроса операции" для вызова диалогового окна "Макрос операции" при остановке записи макроса. Если этот флажок не установлен, при сохранении записанному макросу операции будет присвоено имя по умолчанию.


3. Нажмите "ОК".

Краткий справочник

Команды


ОПЕРЗАПИСЬ

Запуск рекордера операций.

ОПЕРСТОП


Останов рекордера операций и предоставление возможности сохранения записанных операций в файле макроса операции.

ОПЕРПВВОД

Пауза для обеспечения ввода пользователя в макрос операции.

ОПЕРПСООБЩЕНИЕ


Вставка пользовательского сообщения в макрос операции.

ОПЕРБАЗОВАЯТОЧКА


Вставка базовой точки в макрос операции.

НАСТРОЙКА


Параметры данной вкладки служат для пользовательской настройки программы.


ЛЕНТА


Открытие окна ленты.


Системные переменные


ACTPATH


Задание дополнительных путей поиска макросов операций для воспроизведения.


ACTRECORDERSTATE


Задание текущего состояния рекордера операций.


ACTRECPATH


Задание пути для сохранения новых макросов операций.


ACTUI


Управление поведением панели рекордера операций при записи и воспроизведении макросов.

Материал этого урока взят из электронной книги

"Руководство по адаптации",

скачанной с сайта фирмы Autodesk (www. autodesk.ru).
