Создание любых объектов, как плоских, так и 3d моделей осуществляется в AutoCAD с помощью команд. Чтобы осуществить какой-либо процесс или процедуру нам необходимо вызвать определённую команду. Каким же образом запускаются команды?

В AutoCAD существует 3 способа вызова команд:

1 способ.

Ввод команды вручную с клавиатуры в командную строку. Не самый удобный способ, но зато надёжный.

Ввод команд в английской и в русской версиях автокада немного отличаются. В английской версии нужно вводить название команды на английском языке в командную строку и затем нажимать клавишу "Enter" для подтверждения ввода. В русифицированной программе AutoCAD версии 2008 и старше стало возможно вводить название команд на русском языке, но при этом сохранилась возможность ввода команд на английском языке. Если Вы работаете в русской версии AutoCAD (2008 или старше) и хотите ввести команду по-английски, то вам сначала нужно ввести символ "_" (подчёркнутый пробел), а затем писать название команды. Иначе команда у Вас не запустится. В английской же версии Вы можете вводить команды как с подчёркнутым пробелом, так и без него. Поэтому я рекомендую Вам всегда ставить для страховки этот символ.

Пример. Попробуем вызвать из командной строки команду построения прямого отрезка.

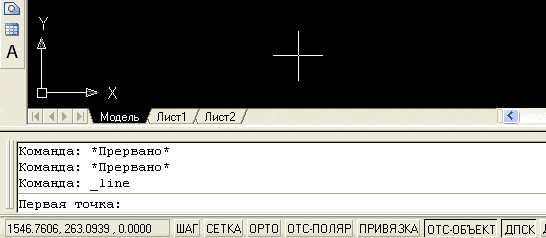

Для этого введём в командную строку AutoCAD название нужной команды "_line", затем нажмём клавишу Enter.

Команда запущена. Для построения линии нужно указать начальную и конечную точки отрезка, и нажать клавишу "enter" для подтверждения.

В AutoCAD существует огромное количество команд. Для обычной работы запоминать названия всех команд не обязательно, т.к. существуют другие, более простые и быстрые способы их вызова. Знание команд автокада может пригодиться при создании макросов - перечней нескольких простых задач, которые должен выполнить AutoCAD последовательно и автоматически и осуществить тем самым более сложную задачу.

2 способ.

Вызов команды из главного меню AutoCAD. Очень удобный способ. Вы заходите в нужный раздел главного меню (оно располагается в самом верху) и выбираете нужную команду. Нужная команда запускается и у Вас появляется возможность выполнить то или иное действие.

Пример. Вызовем команду построения прямого отрезка из главного меню. Заходим в меню "Рисование" ("Draw"), затем выбираем пункт "Отрезок" ("Line").

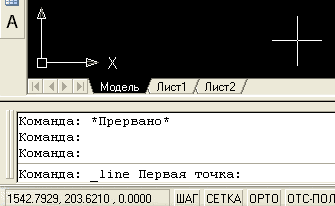

Автокад запускает команду "_line" и запрашивает начальную точку отрезка.

3 способ.

Вызов команды кликом левой кнопкой мыши по соответствующей кнопке на нужной панели инструментов. Это самый быстрый и удобный способ вызова команд. Нужно предварительно достать необходимую панельку и нажать мышкой по кнопочке. И всё! Команда запущена, никаких проблем.
