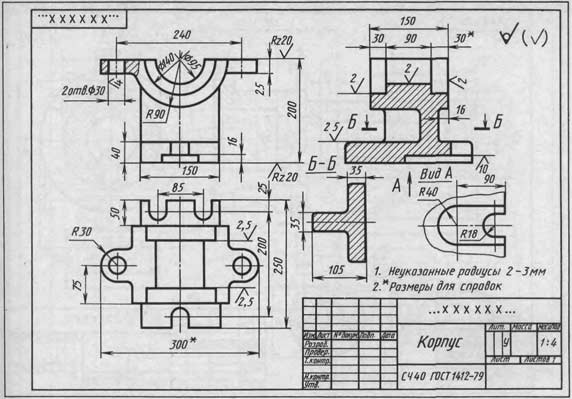

На рисунке дан чертеж корпуса,
изготовленного путем отливки из чугуна с последующей обработкой на
металлорежущих станках.
На чертеже выполнены пять изображений: главный вид (с
местным разрезом), вид сверху, профильный разрез, вид снизу (Вид Л).
Кроме того, выполнено сечение (Б—Б), выявляющее форму рассекаемой части
детали. В местах пересечения поверхностей детали выполнены скругления (это
характерный признак литой детали). Скруглений нет только в местах,
обработанных на металлорежущих станках.
Шероховатость обработанных поверхностей отмечена
простановкой соответствующих знаков. Условный знак, проставленный в
правом верхнем углу чертежа, указывает, что все остальные поверхности на
станках не обрабатываются.
Чертёж детали,
изготовленной литьём.
