Обучающий видеоурок:

"Свойства объектов в AutoCAD.

Палитра свойства. Копирование свойств."

(Изучив материалы этого видеоурока, вы узнаете, что такое свойства объектов в автокад, научитесь их просматривать и менять по своему усмотрению, используя палитру свойств. Вы узнаете как назначить в автокад определённым объектам цвет, тип линии, толщину линии, масштаб типа линии и т.п. Вы также познакомитесь с полезной командой под названием "Копирование свойств" и научитесь с её помощью назначать свойства объектов по аналогии с другими объектами.)

Текстовая версия урока.

В этом уроке мы поговорим о свойствах объектов в Автокад.

В Автокаде мы можем задавать определённые свойства для наших объектов. Мы можем задавать цвет линий, мы можем задавать тип линий, мы можем задавать толщину линий (или по-другому вес), а также мы с вами можем настраивать масштаб типа линий. Существуют также другие свойства объектов, о которых мы пока говорить не будем.

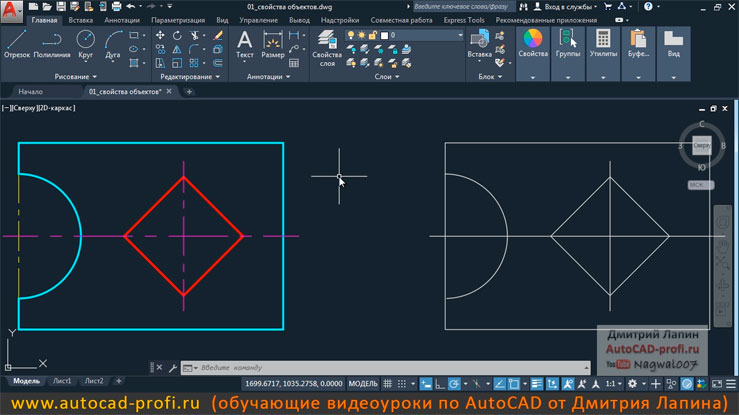

Итак, в качестве примера рассмотрим автокадовский файл в котором имеется 2 чертежа.

Оба этих чертежа состоят из одинаковых объектов. Отличаются они тем, что эти объекты имеют различные свойства.

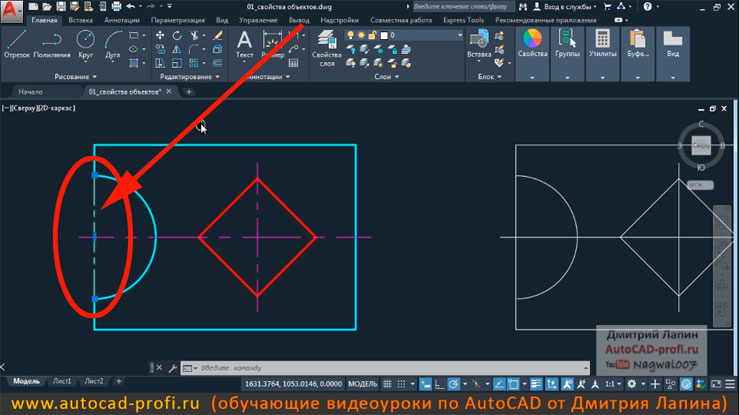

Выберем какой-либо объект. Например, вот эту штрихпунктирную линию.

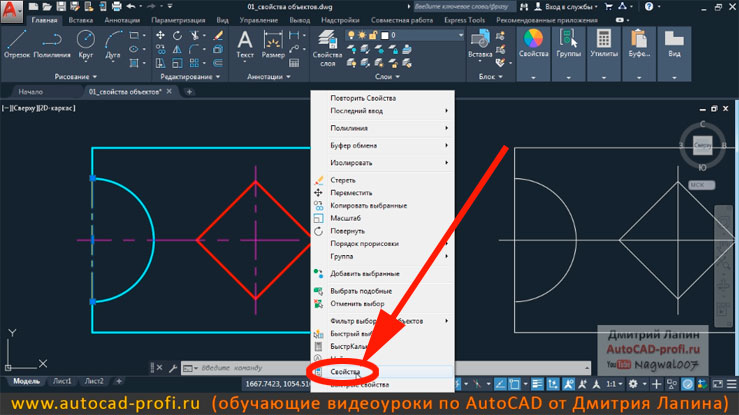

Мы можем посмотреть свойства для данного объекта. Для этого мы кликаем правой кнопкой мыши и выбираем "Свойства" из контекстного меню.

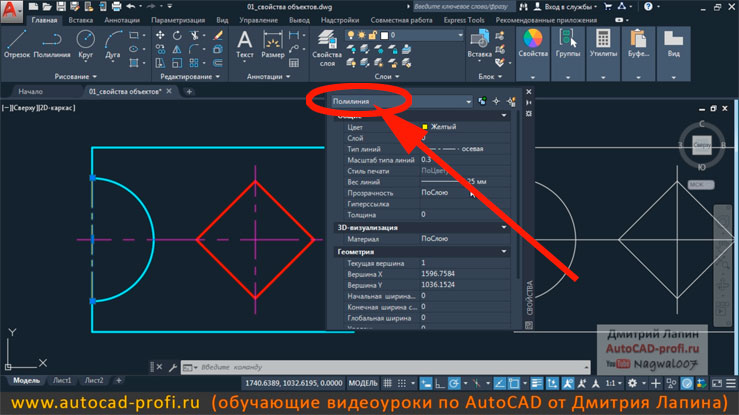

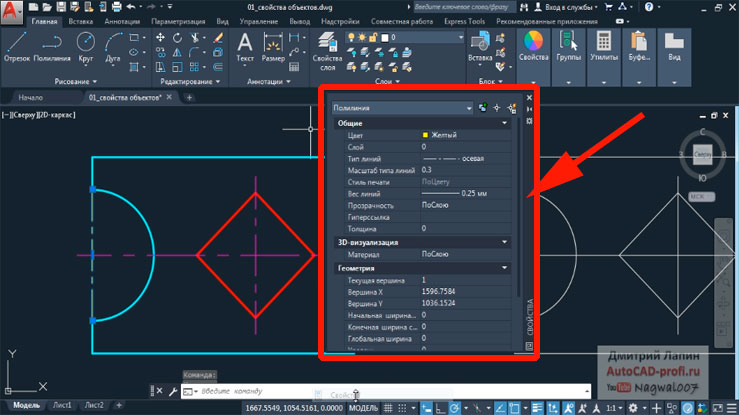

У нас появится окошечко. Это окошечко называется палитра Свойства.

В верхней части палитры свойств мы можем видеть, какой именно объект у нас выбран в настоящий момент. В нашем случае это полилиния.

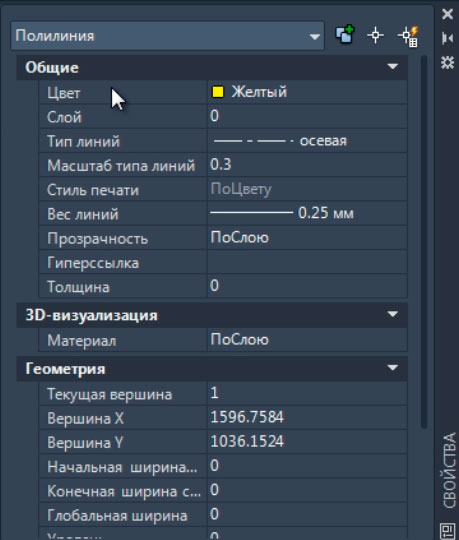

Чуть ниже в общих свойствах мы видим, что для данного объекта задан жёлтый цвет. Также мы видим, что для данного объекта задан тип линии "Осевая". В свойствах также указано, что вес линии (т.е. толщина на печати) составляет 0.25 мм, а масштаб типа линии равен 0.3.

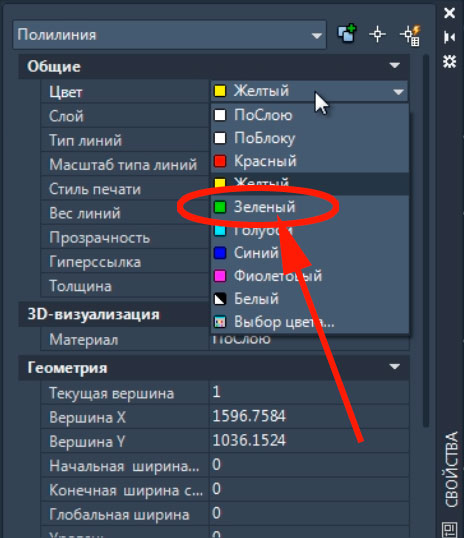

При желании мы можем эти свойства поменять. Например, изменим цвет с жёлтого на зелёный. Для этого кликнем левой кнопкой мыши по свитку с цветом и разворачиваем его. Выбираем зелёный цвет.

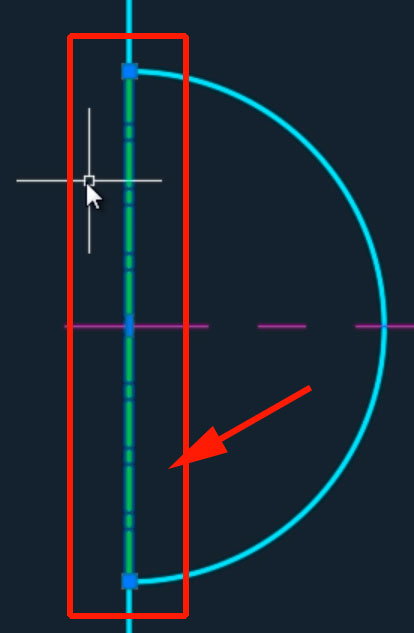

Если мы нажмём на клавиатуре клавишу "Esc", то выделение с объекта пропадёт и мы увидим, что этот объект (наша полилиния) стал отображаться зелёным цветом.

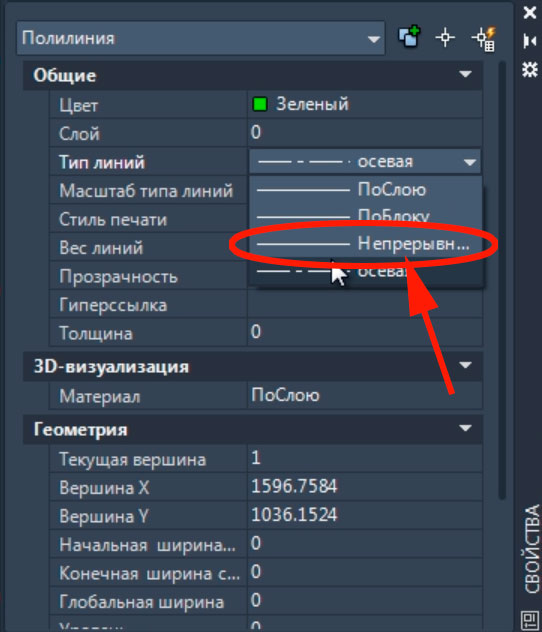

Если мы этот объект снова выделим, то мы сможем поменять и другие его свойства. Например, мы можем изменить тип линии. Кликаем левой кнопкой мыши по свитку с типом линии и выбираем тип линии "Непрерывная".

Полилиния стала сплошной и непрерывной.

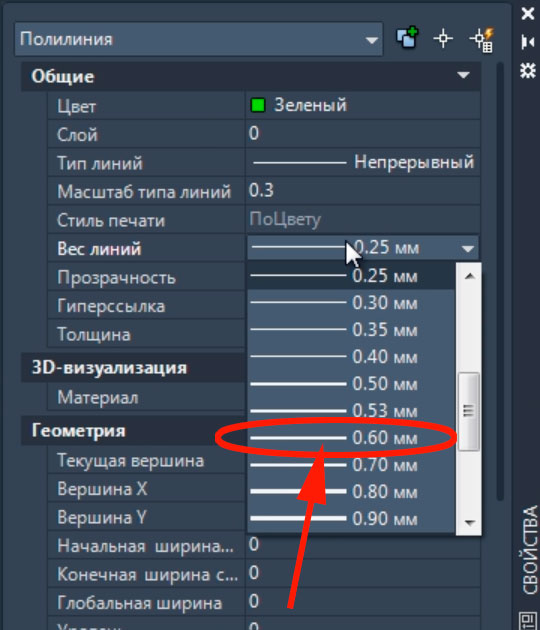

Для данного объекта мы также можем установить вес линии. Снова выделяем объект. Сейчас полилиния имеет вес 0.25 мм. Мы разворачиваем свиток и задаём вес линии 0.60 мм.

Наша линия стала толще.

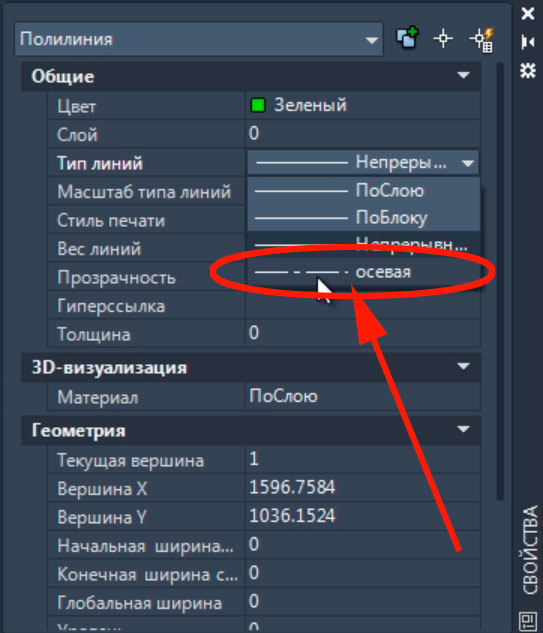

Вернём назад тип линии "Осевая".

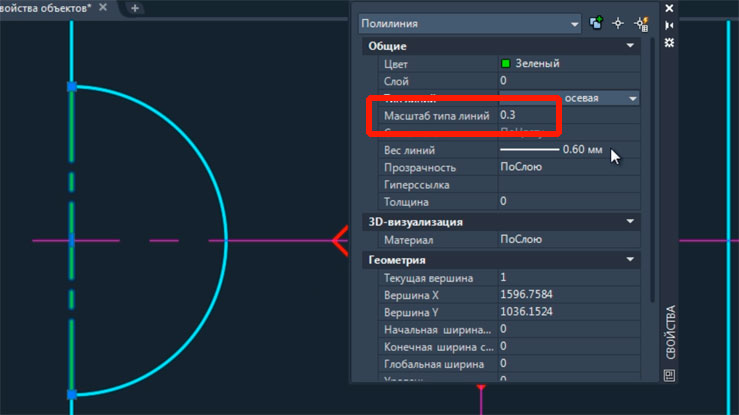

Теперь обратим внимание на другое свойство - масштаб типа линий. Сейчас в поле для данного свойства указано значение 0.3. Это значение является коэффициентом масштаба типа линии. Данное число влияет на длину штришков, и расстояний между штрихами и пунктирами осевой линии.

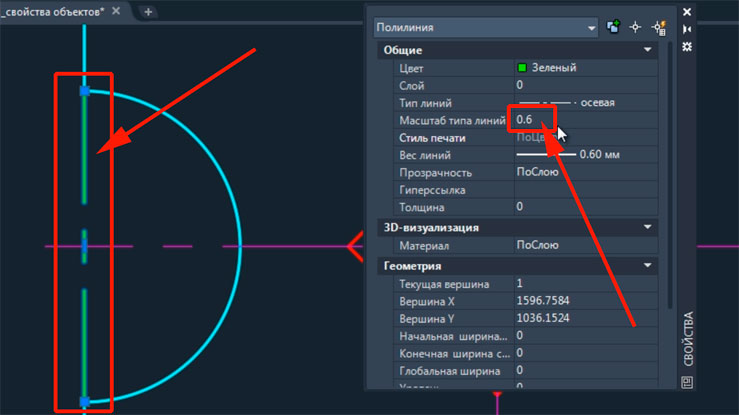

Поменяем масштаб типа линии. Вместо значения 0.3 укажем значение 0.6, т.е. в два раза большее. После этого мы увидим, что длина штришков увеличится в 2 раза, а количество самих штрихов и пунктиров уменьшится.

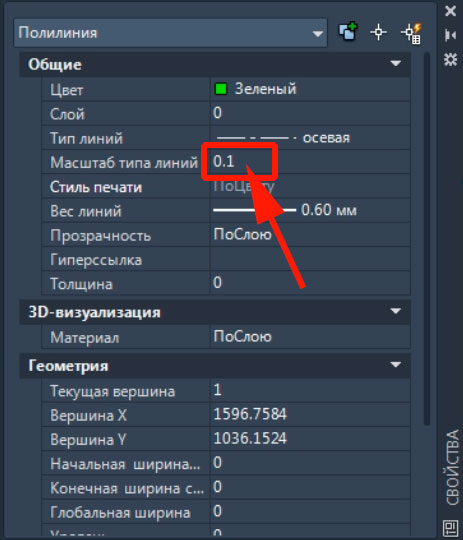

Если же мы укажем значение коэффициента масштаба типа линии 0.1. То длина каждого штриха пропорционально уменьшится, а общее число штрихов и пунктиров увеличится.

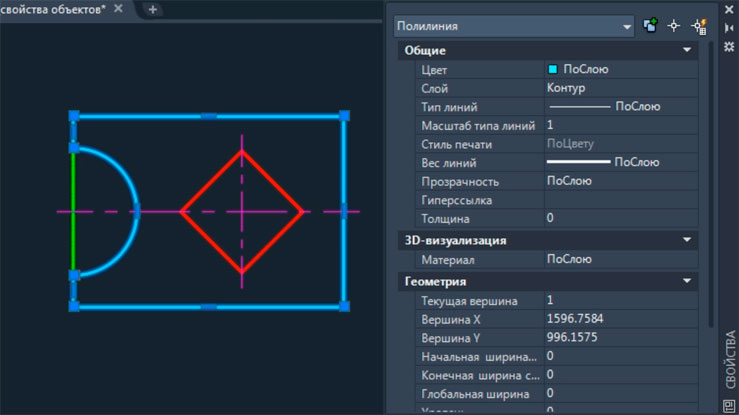

Закроем палитру свойств. Нажмём клавишу "Esc" для снятия выделения с объекта. Выделим голубую замкнутую полилинию. Кликнем правой кнопкой мыши, выберем "Свойства". В палитре свойств посмотрим свойства этого объекта.

Мы увидим, что в полях для цвета, типа и веса линии указано значение "По слою". Давайте разберёмся, что это означает.

Дело в том, что в автокаде мы можем создавать слои и каждому слою задавать определённые свойства, среди которых есть цвет, тип и вес линии. Далее мы можем размещать каждый объект на определённом слое. При этом объект принимает свойства слоя.

Таким образом, если в палитре свойств в каком-либо поле указано значение "По слою", то это означает, что данный объект имеет такое значение свойства, которое прописано для слоя на котором этот объект находится.

Однако, при необходимости мы можем принудительно изменить значение "По слою" на какое-либо другое конкретное значение. В этом случае объект будет отображаться в соответствии с тем свойством, которое мы указали, вне зависимости от того, какое значение задано для слоя, на котором находится объект.

Теперь разберём ещё один очень интересный момент. Мы с вами можем легко переносить свойства с одних объектов на другие. Для этого в автокаде существует инструмент, который называется "Копирование свойств". Посмотрим, как он работает на конкретном примере.

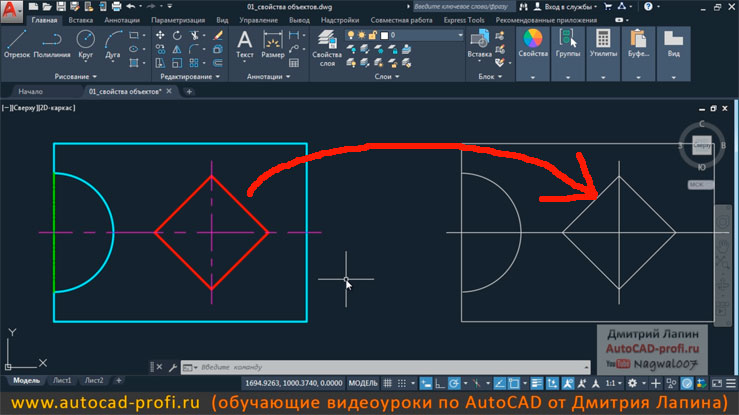

Попробуем назначить для ромбика на чертеже справа такие же свойства, как у красного ромбика на чертеже слева.

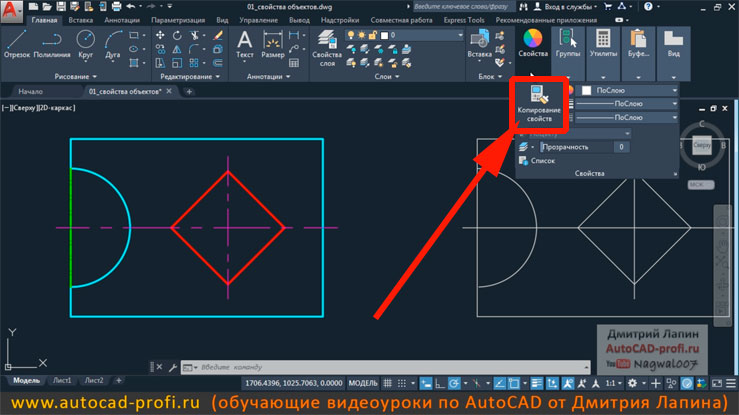

Для этого на ленте на вкладке главная разворачиваем панель "Свойства". И на панели "Свойства" кликаем левой кнопкой мыши по кнопке "Копирование свойств".

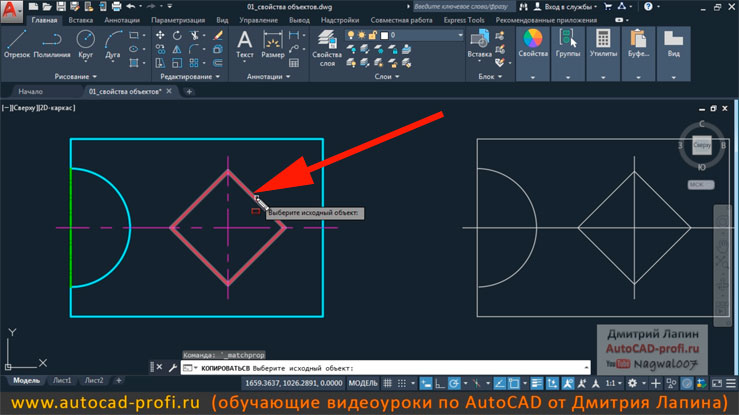

Автокад предлагает выбрать исходный объект. Мы кликаем по красному ромбику левой кнопкой мыши.

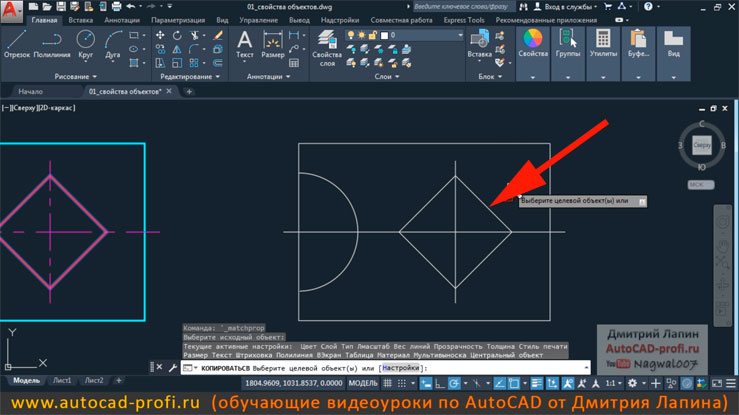

Теперь Автокад предлагает выбрать целевой объект или объекты (их при желании можно выбрать несколько). Мы выбираем второй ромбик, который располагается на чертежа справа, кликая по нему левой кнопкой мыши.

Нажимаем клавишу "Enter" для завершения команды.

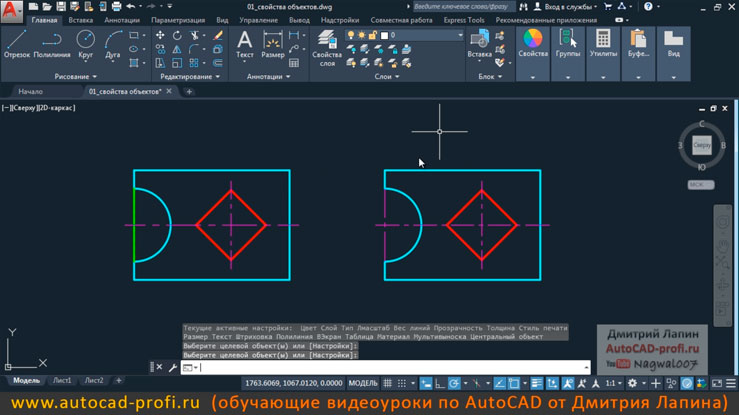

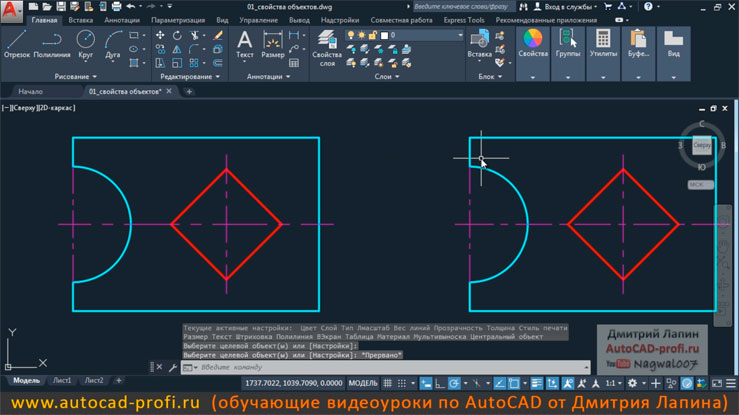

В результате ромбик справа перенял свойства ромбика слева и стал выглядеть точно также (тот же цвет, тот же вес, тот же тип линии и тот же масштаб типа линии).

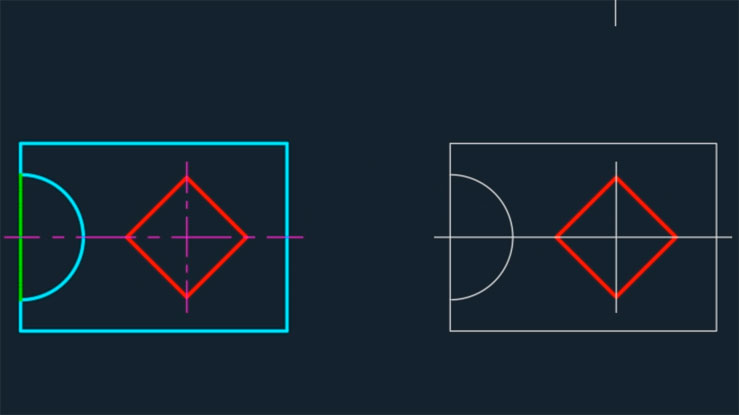

Аналогичным способом, используя инструмент "Копирование свойств", скопируем свойства для других объектов.

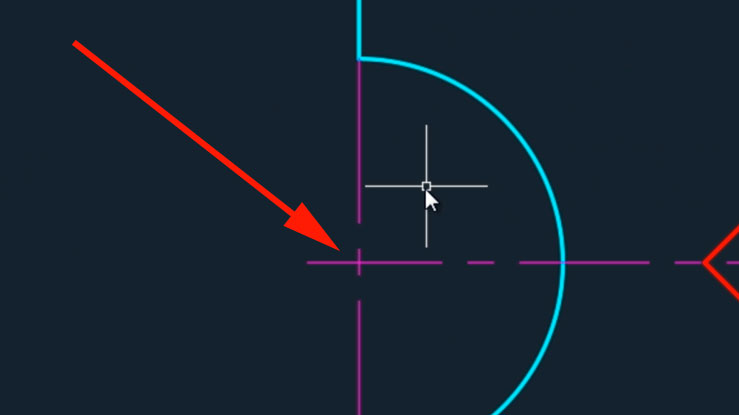

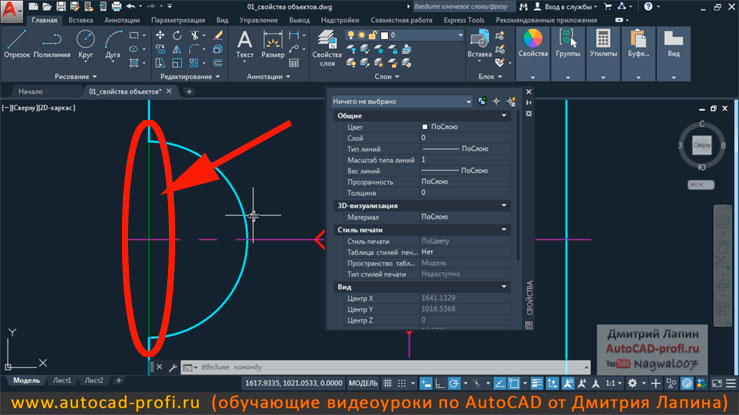

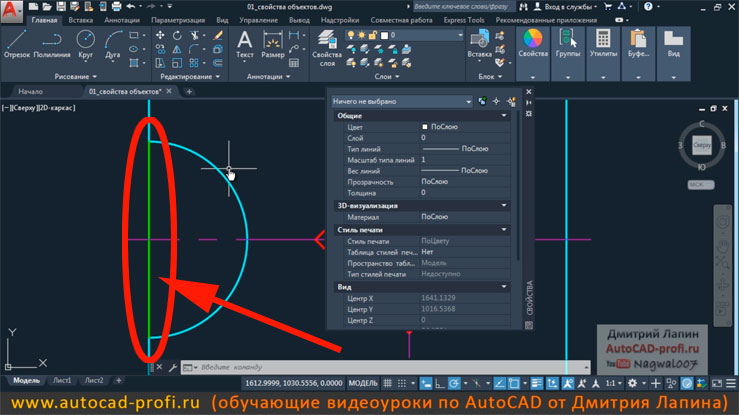

Когда мы имеем дело с осевыми штрихпунктирными линиями мы должны иметь в виду, что эти линии должны пересекаться между собой штришками. Часто этого не происходим и мы имеем следующую картину:

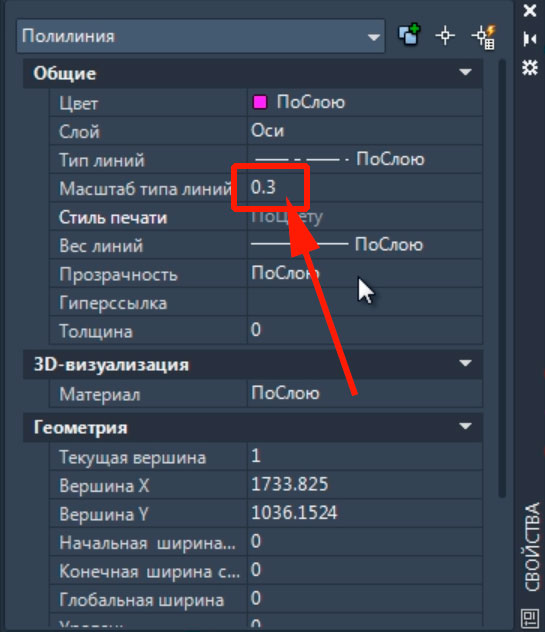

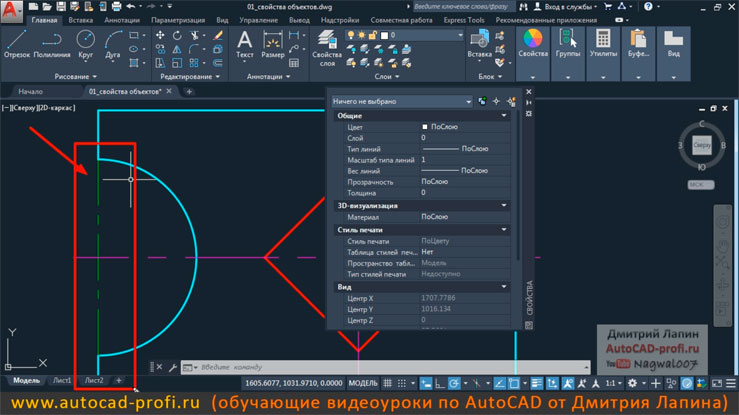

Чтобы это исправить необходимо поменять значение масштаба типа линии у объекта, не попадающего в зону пересечения штришком. В нашем случае таким объектом является вертикальная полилиния. Выделим её, кликнем правой кнопкой мыши, выберем "Свойства". В палитре свойств поменяем значение масштаба типа линии с 0.4 на 0.3.

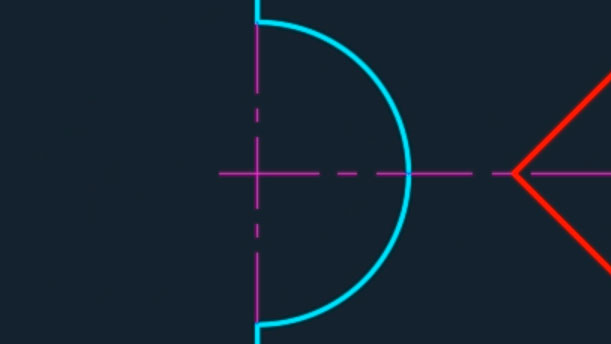

Масштаб типа линии изменится и линии будут пересекаться штришкам.

После внесения изменений можем скопировать свойства этой линии с правого чертежа на левый, используя инструмент "Копирование свойств".

Выделим несколько объектов с разными свойствами.

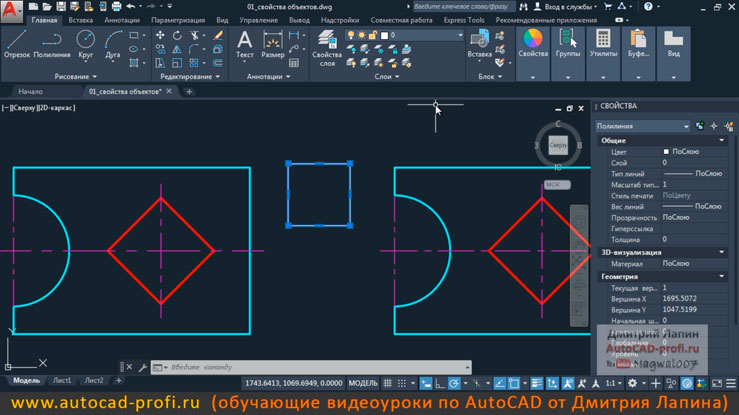

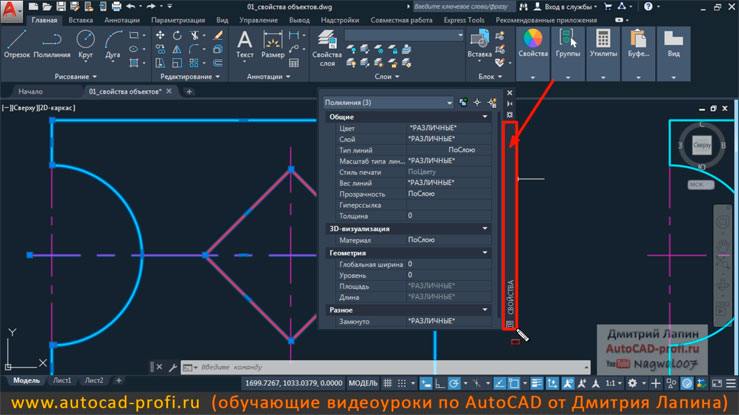

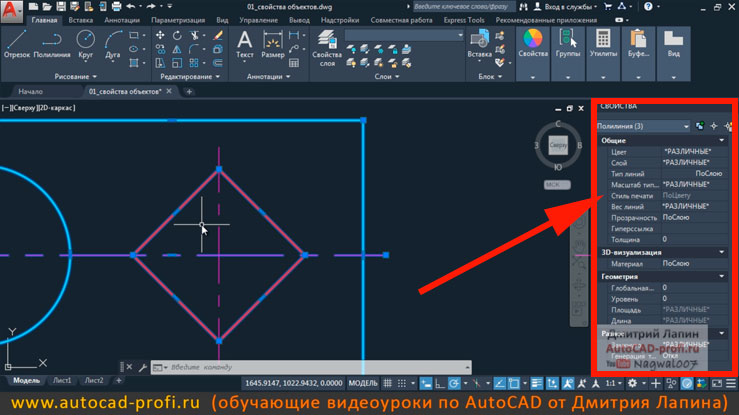

Зайдём в палитру свойств (правая кнопка мыши => "Свойства"). В палитре свойств мы видим, что в полях цвет, вес, масштаб типа линии и слой указано значение "Различные". Так происходит потому, что значения данных свойств у выбранных объектов отличаются друг от друга.

Палитру свойств можно перетаскивать с места на место. Если подвести курсор мыши к ленточке справа от палитры (см. картинку ниже), зажать левую кнопку мыши и, удерживая зажатой эту кнопку, подвигать мышь, то наша палитра будет передвигаться вслед за курсором. В нужном месте можно отпустить левую кнопку мыши, и тогда палитра останется на этом месте.

Если подвести курсор мыши к краям палитры (например к левому или нижнему краю) то курсор мыши поменяется и мы сможет растягивать и сжимать палитру по ширине и по высоте соответственно. А цепляясь за нижний левый уголок палитру можно растягивать и по ширине и по высоте одновременно.

Если при перемещении палитры с места на место оттащить её вправо до самого края, то палитра туда "примагнитется" и будет там постоянно фиксирована.

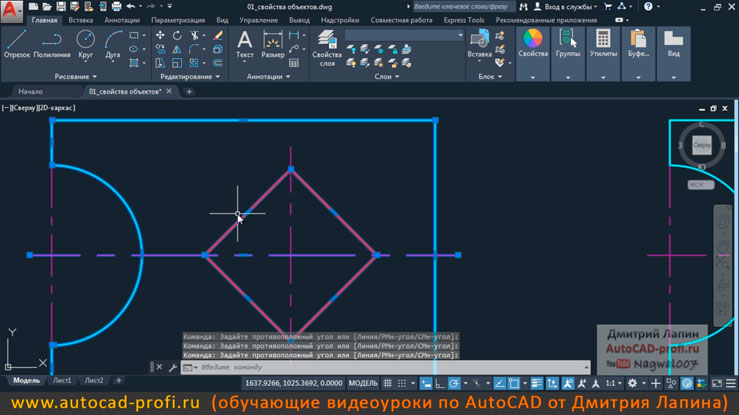

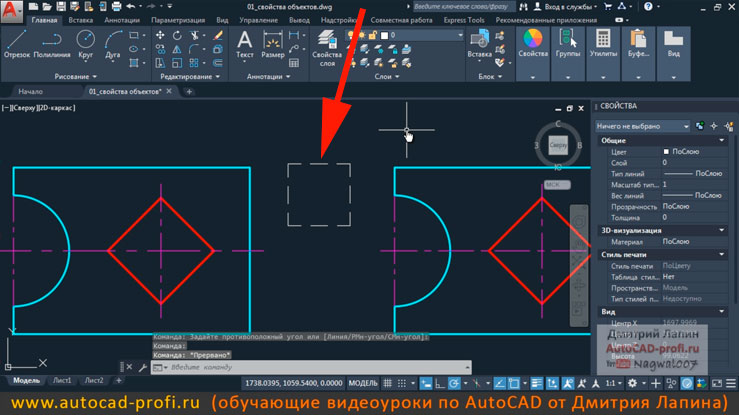

Разберём ещё один момент. Построим прямоугольник. Выделим его и зайдём в его свойства.

На палитре свойств попытаемся задать ему тип линии "Невидимая" (т.е. штриховая). Развернём свиток с типами линий и... Обломаемся... Такого типа линии в свитке нет!

Здесь всё дело в том, что данный тип линии не подгружен в наш автокадовский файл. Чтобы можно выбрать штриховой тип линии "Невидимая", его нужно сначала подгрузить. Сейчас мы это и сделаем.

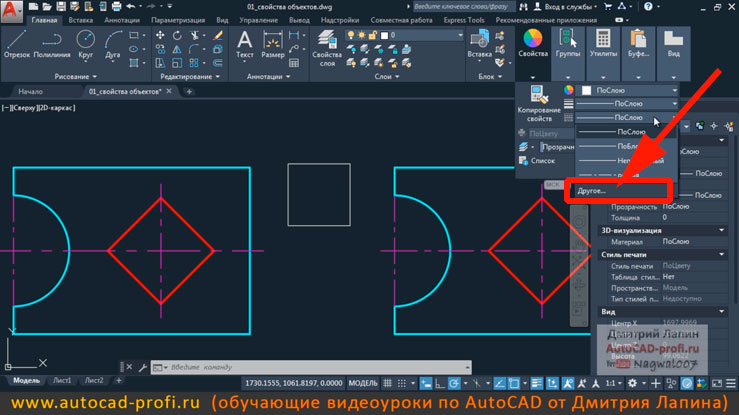

На ленте на вкладке "Главная" разворачиваем панель свойства и на этой панели разворачиваем свиток "Тип линии". В свитке находим надпись "Другое..." и кликаем по ней левой кнопкой мыши.

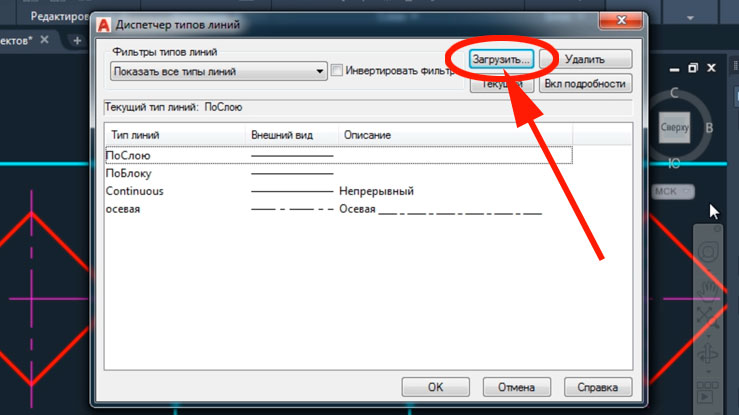

Открывается окошко "Диспетчер типа линий". Кликаем в этом окне по кнопке "Загрузить...".

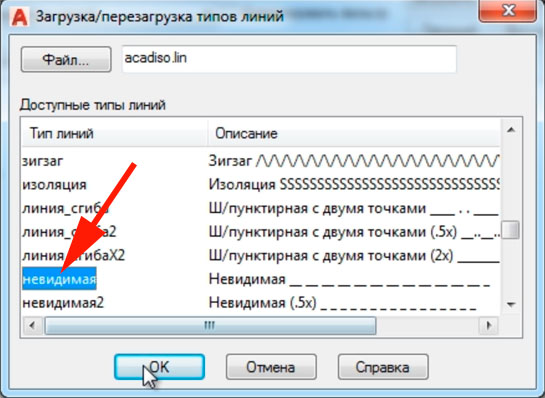

Появится ещё одно окно "Загрузка/перегрузка типов линий", в котором имеется очень большой список типов линии. Листая этот список, мы находим тип линии "Невидимая" и выбираем его. После чего кликаем по кнопке "OK".

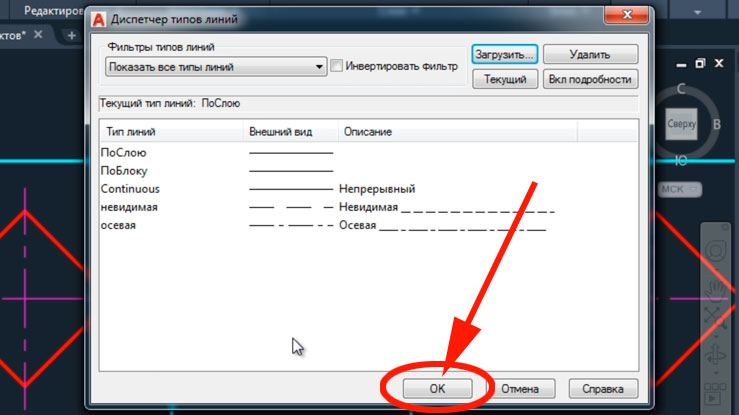

В окне диспетчера типов линии появился новый тип линии "Невидимая". Здесь также жмём "OK".

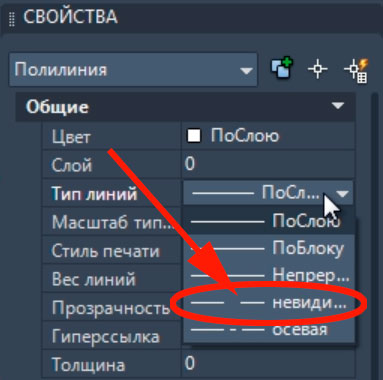

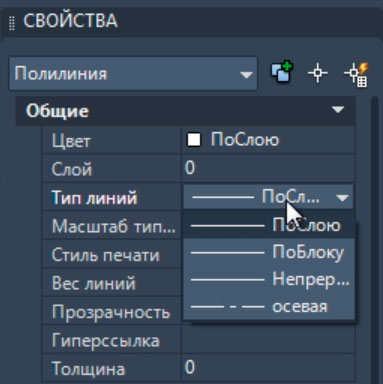

Снова выделим прямоугольник. Зайдём в его свойства. В палитре свойств развернём свиток с типом линии. Теперь в свитке отображается тип линии невидимая. Мы его выбираем, кликая левой кнопкой мыши.

Выбранный тип линии назначается объекту.
