Зачастую на чертеже приходится строить одинаковые объекты, но разного размера. Или же требуется изменить размер уже построенных объектов — увеличить или уменьшить их на чертеже. Как раз для этого в AutoCAD предназначена команда Scale (Масштаб).

Не путайте эту команду с командой зумирования Zoom (Показать), которая просто увеличивает изображение чертежа на экране (размеры всех объектов остаются без изменений).

Масштабирование в AutoCAD, выполняемое с помощью команды Scale (Масштаб), приводит к изменению размеров построенных объектов. При этом пропорции масштабируемых объектов не меняются.

То есть, например, если построенная вами деталь увеличивается в два раза, то она будет увеличена в два раза как по ширине, так и по высоте. Поэтому искажений никаких не будет.

Команду Scale (Масштаб) можно вызвать стандартными способами:

	из строки меню Редактировать (Modify) -> командой Масштаб (Scale);
	щелчком мыши по кнопке на панели инструментов Редактирование (Modify) или на вкладке Главная ленты инструментов;
	вводом в командную строку: _scale (или МАСШТАБ).

После вызова команды вам будет сразу предложено выбрать набор объектов, которые бы вы хотели увеличить (или их можно было выбрать заранее):

Select objects:

Выберите объекты:

Выберите объекты. Чтобы закончить выбор, нажмите «Enter» или правую кнопку мыши. После этого в командной строке AutoCAD появится запрос:

Specify base point:

Базовая точка:

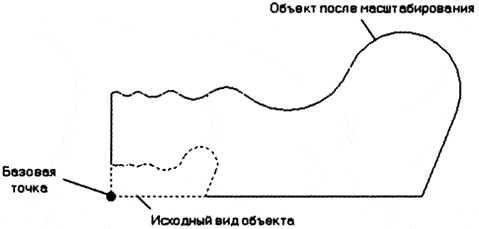

Базовая точка - это точка, которая после масштабирования должна остаться на том же месте, где и была. После того, как вы ее зададите, от вас потребуется ввести коэффициент масштабирования:

Specify scale factor or [Copy/Reference]<1.0000>:

Масштаб или [Копия/Опорный отрезок] <1.0000>:

Если коэффициент масштабирования задать больше единицы, то выбранные объекты будут увеличены, а если меньше единицы - уменьшены. После того, как вы зададите этот коэффициент, масштабирование будет произведено.

А что делать, если вам нужно выполнить в AutoCAD масштабирование в дробное число раз, например в 1/7? Помочь в этом случае вам сможет опция Опорный отрезок (Reference), имеющаяся в последнем запросе.

Масштабирование в AutoCAD

Если ее выбрать, то вам будет предложено ввести исходный (опорный) линейный размер (в нашем случае 7):

Specify reference length <1>:

Длина опорного отрезка <1>:

Затем потребуется ввести новое значение этого размера, которым он должен стать после масштабирования (в нашем случае 1):

Specify new length:

Введите новую длину:

Оба значения можно задавать с помощью мыши: сначала две точки, между которыми будет измерена опорная длина, а потом - еще одну точку, до которой от первой точки будет измерено новое значение длины.

Воспользовавшись опцией Копня (Сору) из последнего запроса, вы укажете программе оставить на чертеже как объект в исходном виде, так и его отмасштабированную копию.

Материал этого урока взят из учебника

"AutoCAD 2009. Официальная русская версия".

Автор Н. В. Жарков
