Здесь будут изложены основные моменты 3d моделирования. Данный вопрос является очень обширным и довольно трудным для изучения. Ему можно посвятить не одну книгу. Моя цель - создать у вас представление о том, как в AutoCAD осуществляется 3d моделирование и что можно получить «на выходе». Поэтому мы не будем вдаваться в подробности процесса, но основные технологии рассмотрим. Для дальнейшего же ознакомления с данным вопросом вы сможете обратиться к специальной литературе или справочной системе AutoCAD. Следует отметить, что в AutoCAD можно создавать достаточно сложные 3d модели и красиво их тонировать.

Итак, приступим. В AutoCAD можно создавать три типа моделей 3d объектов: каркасные, поверхностные и твердотельные. Каркасные модели представляют собой модели объектов, как бы созданные из проволоки: они не имеют поверхностей, а просто дают представление о форме 3d объектов, показывая их ребра.


Поверхностные модели уже несут информацию о поверхности модели, формирующей внешний вид объекта. При этом поверхности могут быть окрашены, а сами поверхностные модели могут закрывать объекты, находящиеся позади них. В общем, поверхностная модель представляет собой, по сути, каркасную модель, обтянутую каким-либо материалом (тканью, бумагой). Она дает представление о внешнем виде объекта, но абсолютно не учитывает того, что находится внутри объекта.

Например, можно построить поверхностную модель кубика. Она будет выглядеть, как проволочный каркас, обтянутый каким-то материалом. Форму таким образом мы изобразим. Но изначальный кубик может быть ящиком, полым внутри, а может быть и цельным кубом. Поверхностные модели для обоих случаев будут одинаковыми.

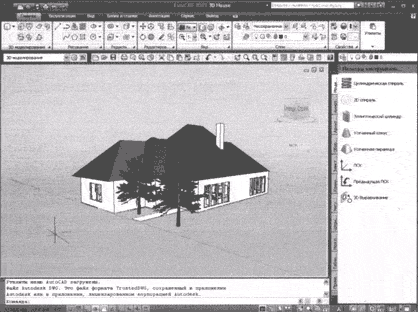

Пример созданной и тонированной 3d модели в AutoCAD 2009

Наибольшую информацию о моделируемых объектах несут твердотельные 3d модели (их еще называют просто телами). При этом они позволяют учитывать то, что внутри объект не является полым. Благодаря этому можно комбинировать тела, объединяя и вычитая их, и создавать таким образом новые, более сложные модели. Если твердотельную модель разрезать, то станет видно ее внутреннее устройство. С поверхностными объектами это делать нельзя, так как в их случае вы имеете дело лишь с набором поверхностей.

Вы спросите: «Почему же сразу не строить твердотельные 3d модели, раз они так хороши?» А дело в том, что разные типы 3d построений оптимальны в определенных ситуациях. Твердотельные модели, конечно, производят впечатление, но, во-первых, их достоинства проявляются лишь в определенных случаях; во-вторых, работать с ними сложнее всего; а в-третьих, построение сложных 3d поверхностей лучше происходит при использовании поверхностных моделей. Кроме того, гораздо удобнее бывает построить сначала двухмерную модель, а затем преобразовать ее в твердотельную путем вращения или выдавливания.

Каркасные модели в AutoCAD наиболее просты в построении и представляют собой, по сути, двухмерные объекты, помещенные в трехмерное пространство. При их построении можно использовать весь спектр инструментов, предназначенных для двухмерного черчения в autocad. В дальнейшем они бывают очень полезны как основа при создании поверхностных 3d моделей.

Поверхностные модели очень хорошо использовать для построения объектов необычной формы: они дают полное представление о форме объектов, и этого может быть вполне достаточно. Ведь не во всех же случаях нужны твердотельные 3d модели с их особенностями.
Итак, построение сложных поверхностей лучше производится при использовании поверхностных моделей.

Материал этого урока взят из учебника

"AutoCAD 2009. Официальная русская версия".

Автор Н. В. Жарков
