Обучающий видеоурок:

"Отрезки в Автокад".

(Изучив материалы этого видеоурока, вы научитесь работать с отрезками в AutoCAD. Вы научитесь строить отрезок под углом. Вы научитесь привязываться к точкам концов и середины отрезка при выполнении различных построений. Вы узнаете как в автокаде можно поделить отрезок на равные части. Вы узнаете что такое опорный отрезок, и как можно осуществлять поворот и масштабирование объектов с использованием опорного отрезка.)

Текстовая версия урока об отрезках.

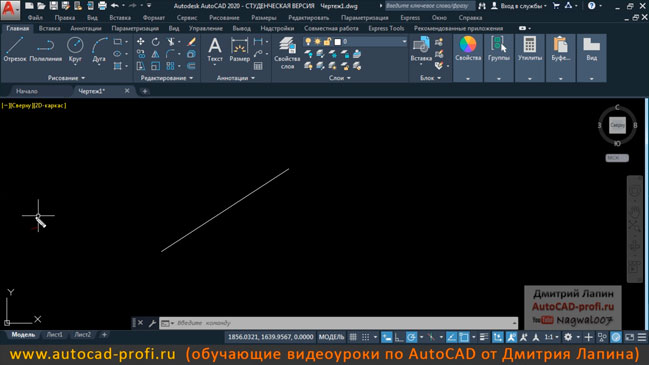

В программе AutoCAD существует команда, которая позволяет строить прямые отрезки. В автокаде отрезком называется простой объект в виде конечной ограниченной с двух сторон прямой линии. С помощью отрезка можно соединить любые две точки на плоскости или в 3d пространстве.

При построении отрезка пользователю необходимо задать первую точку отрезка (начальную), а затем вторую (конечную).

В некоторых случаях пользователю может потребоваться построить отрезок определённой длины, расположенный под определённым углом относительно горизонтальной прямой, проходящей через первую указанную точку (т.е. через начальную точку отрезка). Т.е. по сути, нужно построить отрезок под углом.

Сделать это можно либо поймав нужный трассёр полярного отслеживания, указать направление и длину, либо воспользоваться режимом динамического ввода и указать значение длины и угла.

Рассмотрим сначала способ с полярным отслеживанием.

Полярное отслеживание - это такой режим черчения с помощью которого при построении можно указывать направление вдоль которого следует отложить расстояние до следующей задаваемой точки. При использовании данного режима черчения направление можно указывать под углами, значение которых кратно определённому значению шага угла, которое задаётся пользователем в настройках.

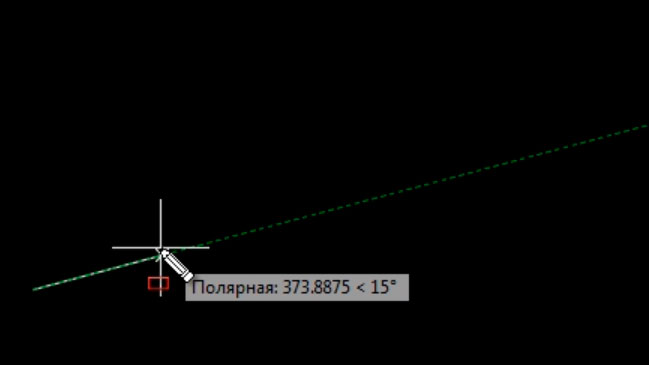

Если включить полярное отслеживание и задать шаг угла 15 градусов, то после указания первой точки отрезка, курсором мыши можно через каждые 15 градусов ловить линию штрихового трассёра, вдоль которой можно отложить расстояние отрезка до второй точки. По сути пользователь сможет отлавливать углы, значение которых кратно 15: т.е. 15, 30, 45, 60, 75, 90, 105, ... , 365 градусов (любой из этих углов).

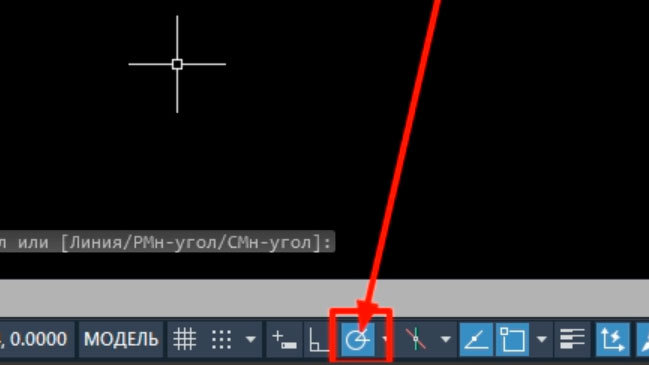

Режим полярного отслеживания включается и выключается кликом левой кнопкой мыши по специальной кнопочке на строке состояния. Когда режим полярного отслеживания включен, то его кнопочка подсвечена голубеньким светом, если данный режим выключен, то его кнопочка - серенькая.

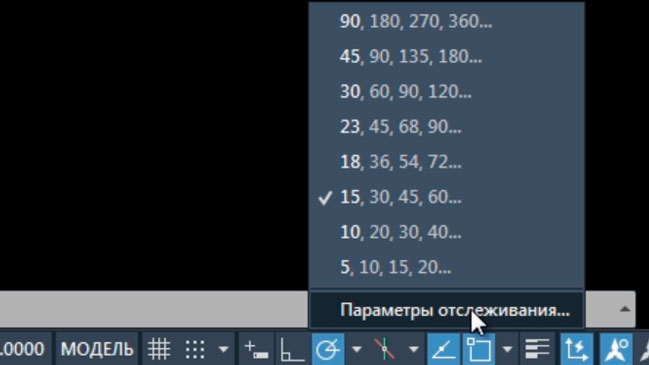

Кликнем правой кнопкой мыши по кнопочке полярного отслеживания и выберем "Параметры отслеживания...".

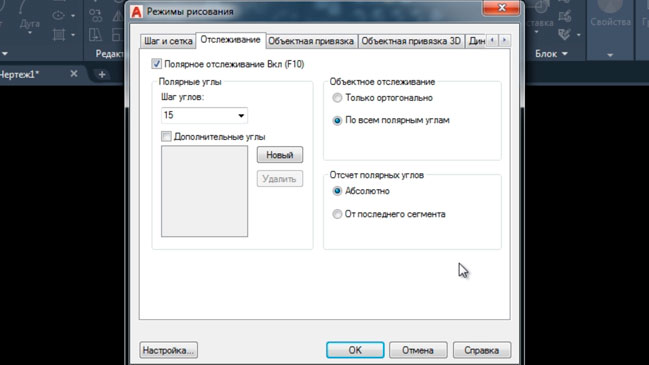

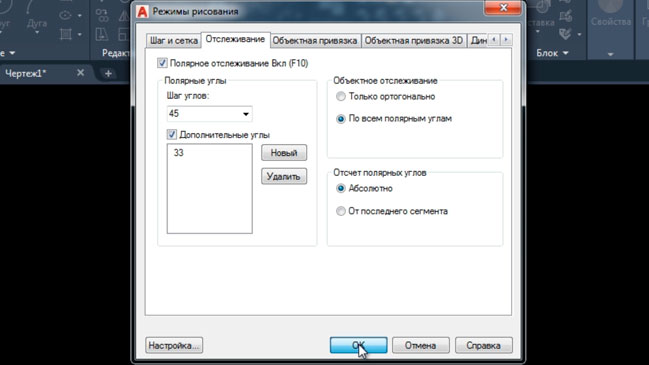

У на откроется отдельное окно "Режимы рисования" и в этом окне будет активна вкладка "Отслеживание". Где мы можем установить настройки для данного режима черчения.

Возле надписи "Полярное отслеживание Вкл" должна стоять галочка (это означает, что данный режим включен). Чуть ниже зададим новое значение шага углов. Развернём свиток и зададим шаг 45 градусов.

Ещё чуть ниже мы можем поставить галочку "Дополнительные углы" и задать дополнительные углы отслеживания (один или несколько). Нажмём по кнопке "Новый" и зададим значение дополнительного угла 33 градуса. Это будет означать что у нас будут ловиться значения всех углов, кратных шагу (45 градусов) плюс дополнительно будет ловиться трассёр одного определённого угла, чьё значение равно 33 градусам (угол отмеряется от горизонтальной линии против хода часовой стрелки).

Объектное отслеживание указываем "По всем полярным углам". Отсчёт полярных углов - "Абсолютно".

Выставив данные настройки жмём "ОК".

Запустим команду "Отрезок".

Укажем первую точку. Автокад запросит вторую точку отрезка. Двигая курсор, мы увидим, что у нас ловятся линии трассёров с направлениями углов 0, 33, 45, 90, 135, 180, 225, 270, 315 и 360 (0) градусов. Т.е. с направлениями углов, кратными 45, а также дополнительно один конкретный угол со значением в 33 градуса.

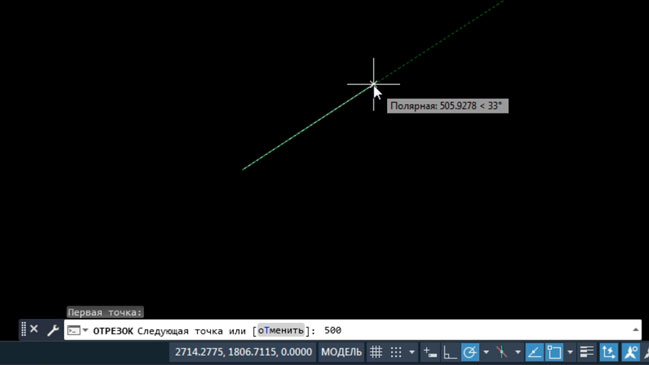

Поймаем угол в 33 градуса. Указав направление, зададим расстояние 500 мм. Нажмём "Enter". И снова "Enter" для завершения команды.

Построится отрезок длиной 500 мм под углом 33 градуса.

Мы также можем построить отрезок под углом, используя режим черчения "Динамический ввод".

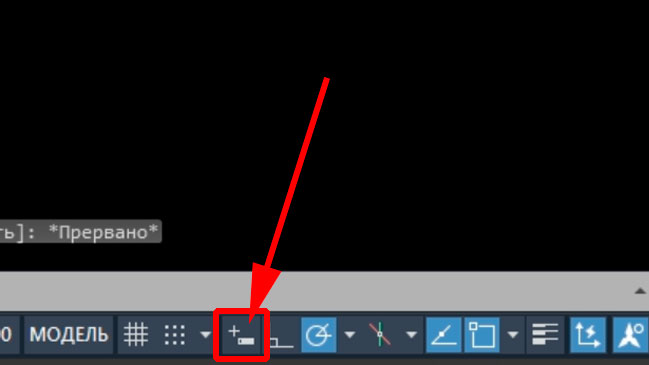

Динамический ввод включается и выключается нажатием по соответствующей кнопке на строке состояния.

Включим динамический ввод и запустим команду построения отрезка.

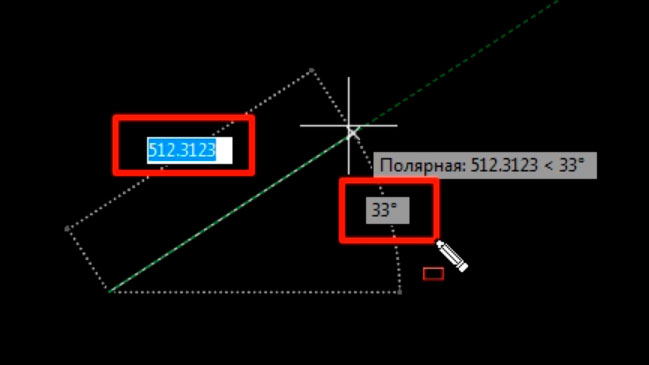

После указания первой точки возле нашего отрезка появляются два поля: для задания значения длины и для задания значения угла наклона. Сначала активно поле для задания длины. В этом поле мы введём  значение длины: 550. После чего нажмём клавишу "Tab" на клавиатуре. Теперь станет активным поле для задания угла.

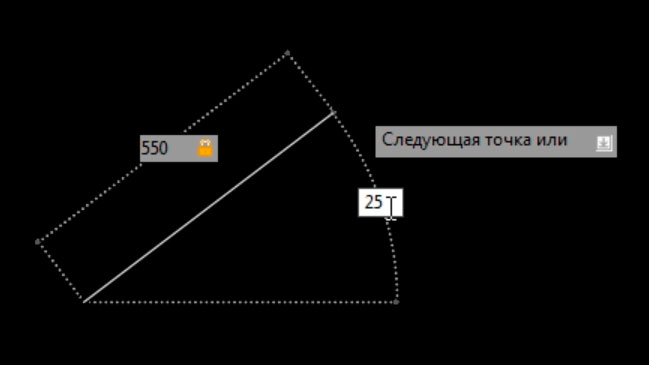

Зададим значение угла: 25 и нажмём клавишу "Enter" и ещё раз "Enter". В итоге у нас получится отрезок, длиной 550 мм и углом наклона 25 градусов относительно горизонтали.

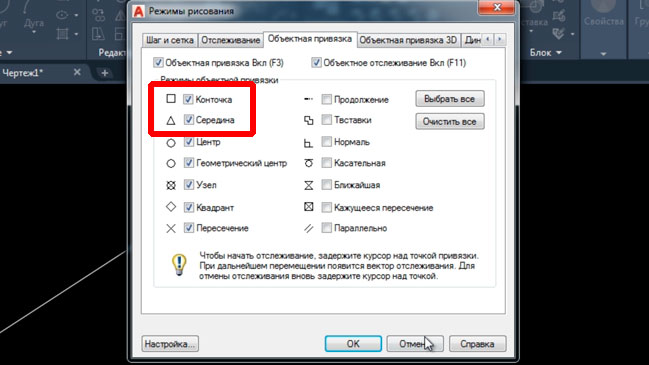

В процессе работы с отрезками нам часто довольно часто приходится привязываться к кончикам и середине отрезков. Чтобы это было возможно, необходимо, чтобы в настройках объектных привязок стояли галочки рядом с названиями привязок "Конточка" и "Середина".

Теперь поговорим о том как поделить отрезок точками на равные части.

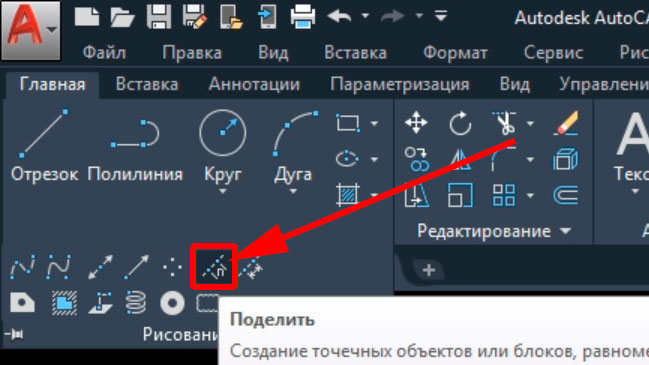

Для этого в автокаде существует специальная команда. Она называется "Поделить" (_divide). Для запуска команды развернём дополнительные кнопки панели "Рисование" и кликнем левой кнопкой мыши по кнопке "Поделить".

Автокад потребует выбрать объект для деления. Кликаем по отрезку левой кнопкой мыши для его выбора.

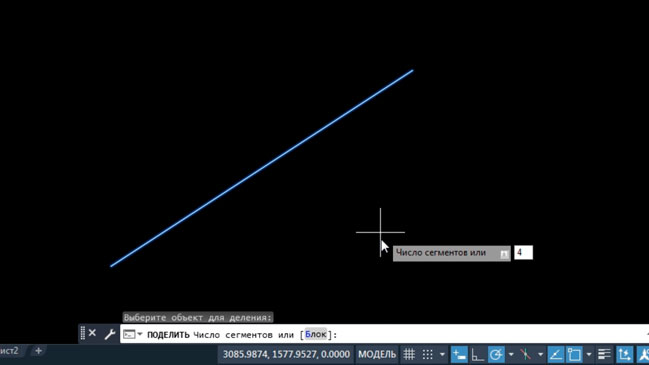

Дальше необходимо указать число сегментов, т.е. количество равных частей, на которые будет поделён отрезок. Введём число 4 и нажмём "Enter".

На отрезке в определённых местах создадутся точки. Если режим отображения точек у не настроен то визуально точки на линии отрезка будут незаметны.

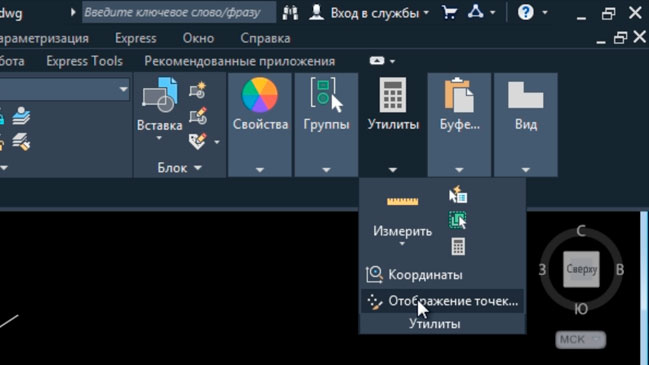

Поэтому нужно настроить режим отображения точек. Разворачиваем панель "Утилиты" и выбираем "Отображение точек...".

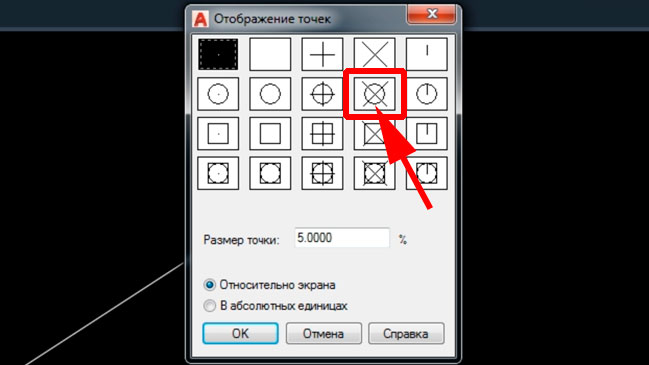

Появится окно "Отображение точек...".

В этом окне выбираем значок в виде кружочка, перечёркнутого косым крестиком. Затем нажимаем "Ок".

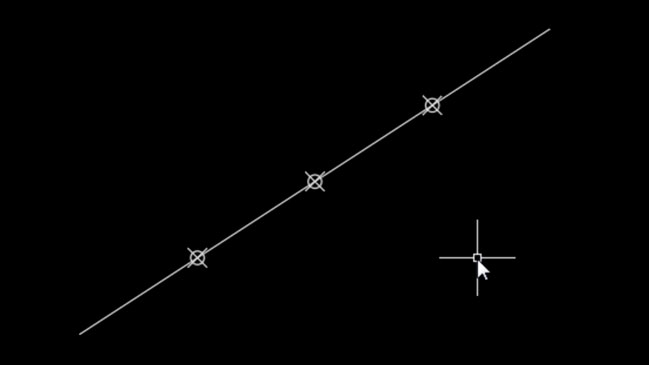

В результате на отрезке мы увидим точки, изображённые кружочками с косыми крестиками. Точки делят отрезок на 4 равные части.

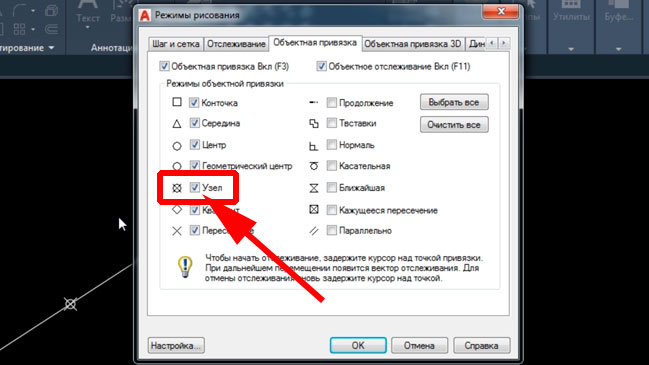

Чтобы к этим точкам в процессе построения объектов можно было привязываться (цепляться) необходимо, чтобы в настройках объектных привязок была включена привязка "Узел".

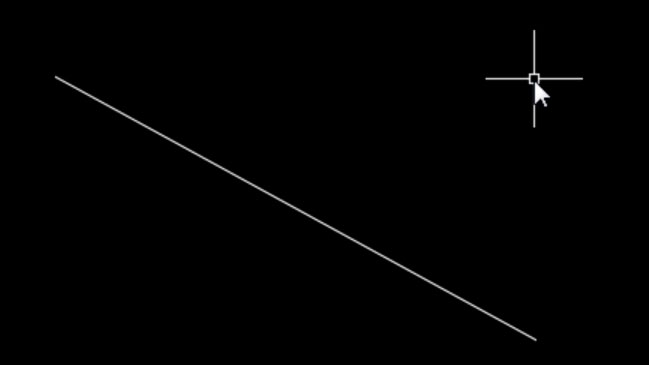

Иногда бывает, что отрезок расположен под произвольным углом, а нам нужно повернуть его  так, чтобы он был расположен горизонтально. Но проблема в том, что мы не знаем на какой конкретно угол следует осуществить поворот.

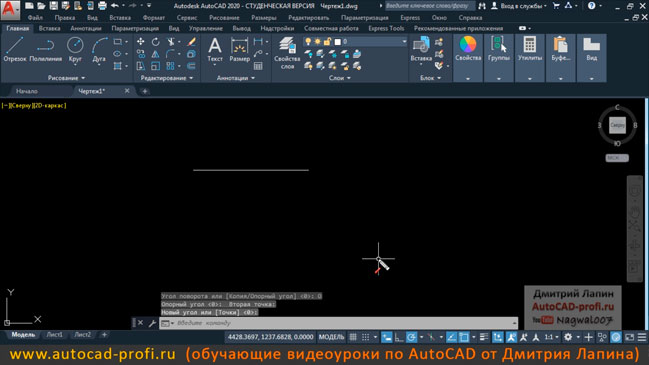

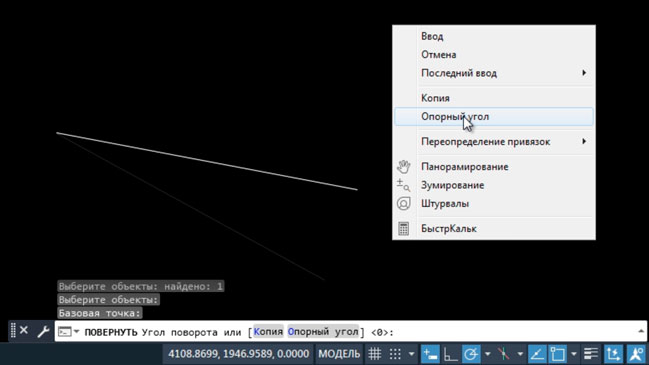

В этом случае после запуска команды поворота и указания центра поворота следует кликнуть правой кнопкой мыши и выбрать "Опорный угол".

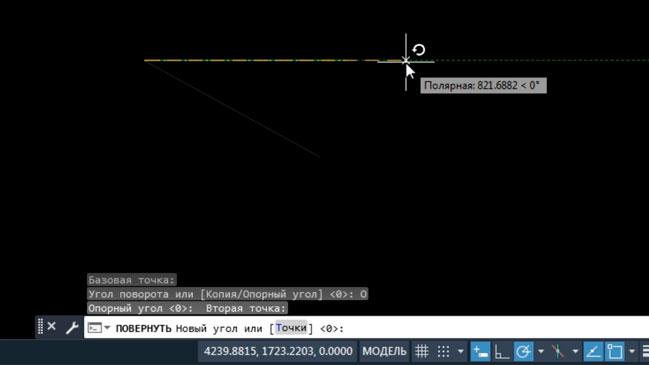

После этого нужно снова кликнуть по центру поворота, затем по кончику отрезка, затем, поймав горизонтальную линию трассёра полярного отслеживания, кликнуть левой кнопкой мыши по любой точке на трассёре.

В результате отрезок расположится горизонтально.

Похожим образом работает "Опорный отрезок" при масштабировании.

Допустим у нас имеется отрезок произвольно длины. Нам нужно его увеличить таким образом, чтобы его длина приняла конкретное значение.

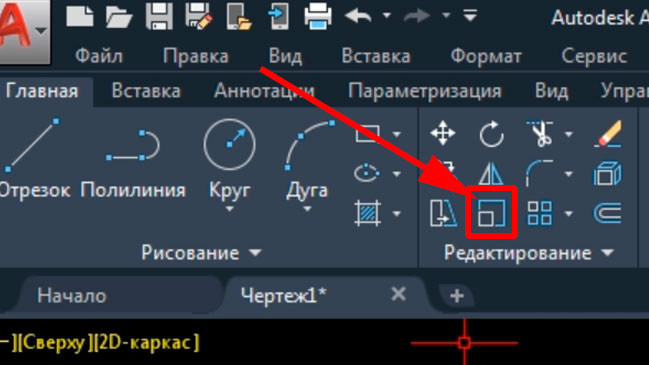

Запускаем команду "Масштаб", кликнув по соответствующей кнопке на ленте на вкладке "Главная" на панели "Редактирование".

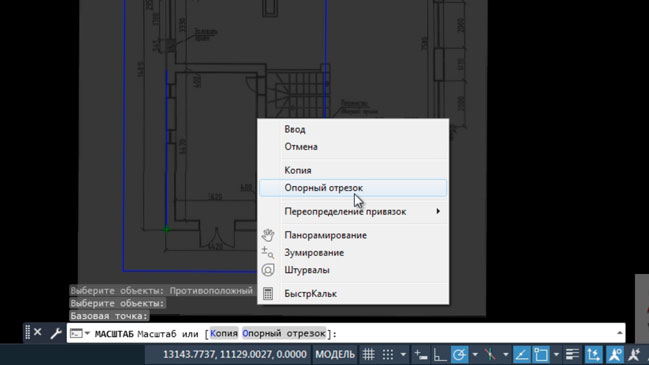

Выбираем отрезок и другие объекты, которые надо увеличить (или уменьшить) пропорционально. Нажимаем "Enter". Указываем базовую точку. Затем кликаем правой кнопкой мыши и выбираем "Опорный отрезок".

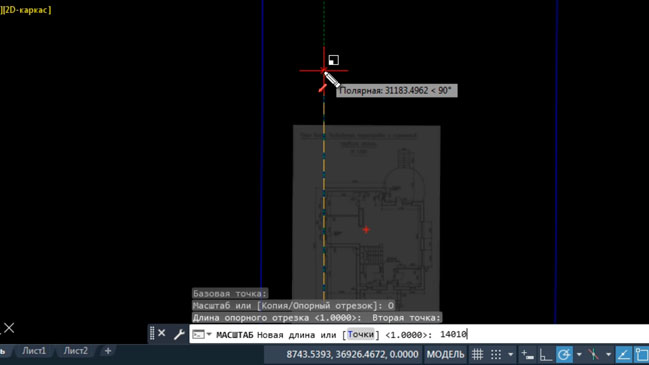

Снова кликаем по базовой точке, затем кликаем по кончику отрезка. Вводим требуемое значение длины отрезка, нажимаем "Enter".

Отрезок увеличится и его длина примет указанное значение. Остальные выбранные объекты также отмасштабируются пропорционально.
