Интерфейс AutoCAD 2012.

Описание рабочего окна AutoCAD и его зон.

Устройство окна AutoCAD 2012. Ленточный интерфейс.

После запуска программы открывается рабочее окно AutoCAD (см. рис. 1.2). При первом взгляде на такое обилие кнопок, значков, меню и т. п. могут разбежаться глаза у кого угодно. Однако со временем мы узнаем, что каждая кнопка, каждое меню являются нужными, а работа со всем этим не так уж трудна и запутана, как могло бы показаться вначале. Немножко опыта — и вы с легкостью будете со всем этим управляться. Уверяю вас, что с опытом работа в AutoCAD покажется вам простым и интересным занятием.

Рис. 1.2. Внешний вид окна AutoCAD 2012 в классическом рабочем пространстве.

В основе организации окна AutoCAD 2012 лежит ленточный интерфейс. То есть вместо использования разрозненных панелей инструментов и строки меню разработчики AutoCAD предложили использовать так называемую ленту инструментов. Если вы работали когда-нибудь хотя бы с одним из приложений пакета Microsoft Office 2007 и 2010 (Word, Excel и т.п.), понятие ленты инструментов вам должно быть знакомо. Именно там впервые в массовом порядке начала применяться лента инструментов (и ленточный интерфейс). С оглядкой на Microsoft Office также решили снабдить свое детище новомодным интерфейсом.

В версиях AutoCAD до 2009 использовался другой интерфейс, основанный на строке меню и панелях инструментов. И до сих пор не утихают споры о том, что лучше. Однако в AutoCAD сохранена возможность использования и строки меню, и панелей инструментов совместно с лентой инструментов, так что вы сможете сами выбрать наиболее подходящую для вас организацию окна AutoCAD.

Об удобстве или неудобстве ленточного интерфейса мы спорить не будем. От себя бы хотелось порекомендовать сначала поработать с ленточным интерфейсом хотя бы некоторое время, а потом уже выносить свой вердикт. Несмотря на кажущуюся сложность, интерфейс достаточно продуман и интуитивно понятен. Кроме того, разработчиками AutoCAD предусмотрены громадные возможности по его настройке (в отличие, скажем, от того же Microsoft Office). Так, вы можете, не убирая ленты, включить использование строки меню, отобразить необходимые панели инструментов, создать свои панели инструментов в дополнение к имеющимся и многое другое. Наконец, вы можете вернуться к интерфейсу предыдущих версий AutoCAD, просто поубирав все новоявленные навороты, включая даже ленту. Обо всем этом мы поговорим далее.

По умолчанию после установки AutoCAD 2012 загружается в начальном рабочем пространстве, то есть с настройками и интерфейсом, максимально нейтральными и общими. Называется он 2D рисование и аннотации.

Для трехмерного проектирования предназначено рабочее пространство 3D Моделирование. Переход между рабочими пространствами осуществляется либо выбором из раскрывающегося списка на панели инструментов Рабочие пространства (панель быстрого доступа), либо по щелчку кнопкой мыши по кнопке ЙШ в строке состояния, в правом нижнем углу окна AutoCAD 2012.

Итак, перейдем в рабочее состояние 2D рисование и аннотации, если вы этого не сделали ранее. При последующих загрузках AutoCAD оно уже будет использоваться по умолчанию (при открытии AutoCAD автоматически устанавливается то рабочее пространство, которое было на момент окончания последнего сеанса работы).

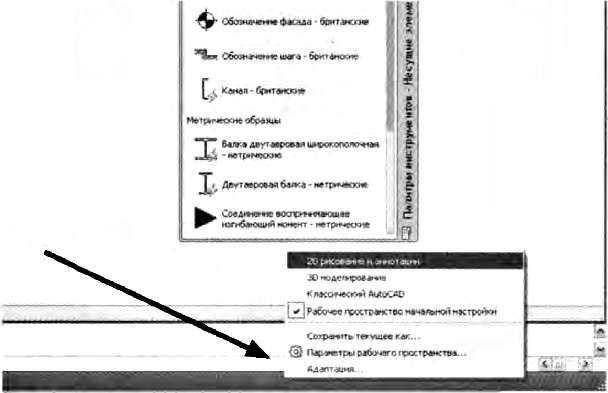

Рис. 1.3. Переход между рабочими пространствами.

Окно AutoCAD 2012 показано на рис. 1.4 и рис. 1.5.

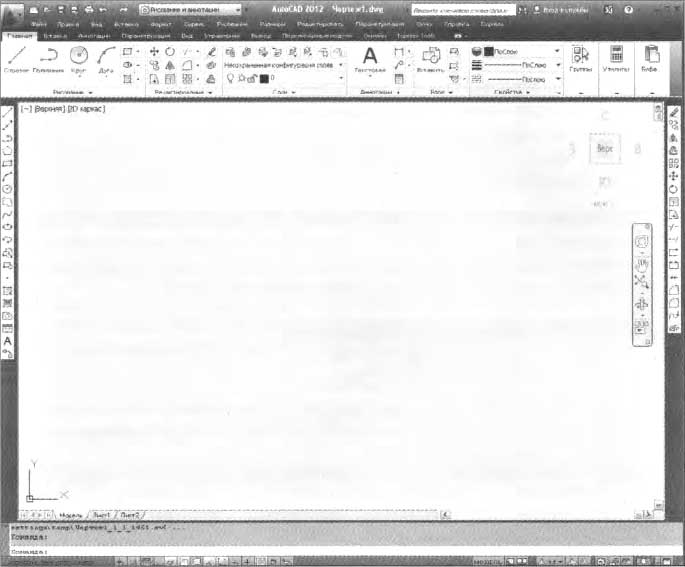

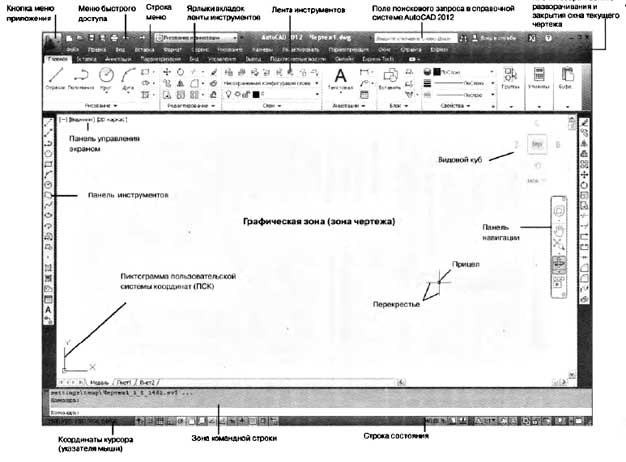

Рис. 1.4. Устройство окна AutoCAD 2012 с ленточным интерфейсом.

Рис. 1.5. Рекомендуемая компоновка окна AutoCAD 2012.

Лента имеет несколько вкладок, переход между которыми осуществляется щелчком мыши по их названиям. Названия вкладок размещаются над самой лентой и заменяют собой строку меню, которая по умолчанию отсутствует. Каждая из вкладок ленты содержит группу или группы инструментов, предназначенных для выполнения определенного класса задач (рис. 1.6):

• Главная - эта вкладка доступна по у молчанию при запуске AutoCAD 2012 и содержит все основные инструменты по рисованию и редактированию, а также управлению слоями (переходу между слоями), вставке блоков и аннотаций, а также заданию внешнего вида линий построения (тип, цвет, толщина).

• Вставка - как следует из названия этой вкладки, она предназначена для работы с блоками. Базовые инструменты блоков (например, инструмент вставки блока) присутствуют и на главной вкладке, но здесь собран весь набор возможностей по работе с блоками и их атрибутами.

• Аннотации - если вам понадобится нанести размеры, вставить/отредактировать аннотацию, поставить выноску, начертить таблицу или задать параметры текстовой надписи, то вам прямая дорога на эту вкладку.

• Сервис - данная вкладка призвана обеспечить удобный доступ к настройкам AutoCAD 2012, а также к различным сервисным функциям. В качестве примера одной из сервисных функций можно отметить средство измерения расстояний на чертеже.

• Параметризация - содержит инструменты для задания геометрических и размерных зависимостей, а также управления имеющимися зависимостями на чертеже.

• Вид - содержит настройки, влияющие на параметры и способы отображения чертежа в окне AutoCAD 2012, а также на внешний вид самого окна AutoCAD 2012.

• Управление - содержит инструменты для настройки интерфейса окна AutoCAD, управления чертежами и данными (импорт, экспорт), а также многие другие.

• Вывод - на данной вкладке сосредоточены инструменты вывода на печать и экспорта.

• Онлайн - здесь вы найдете инструменты для работы через Интернет.

Если присмотреться, то можно увидеть, что все инструменты на вкладках ленты объединены в группы. Каждая из групп обведена малозаметной прямоугольной рамкой. И говорить бы об этом не стоило, если бы не одна особенность. Несмотря на то, что на ленте аж 6 вкладок, все равно все инструменты на ней не поместились.

Непоместившиеся инструменты (доступные раньше из через меню) никуда не пропали. В правом нижнем углу некоторых групп инструментов на ленте присутствует значок. Так вот, щелкните по нему мышкой, и вы получите доступ к дополнительным инструментам группы. Например, щелкнув мышкой по такому значку, расположенному в группе Редактирование на вкладке Главная, вы откроете расширенный набор (рис. 1.7).

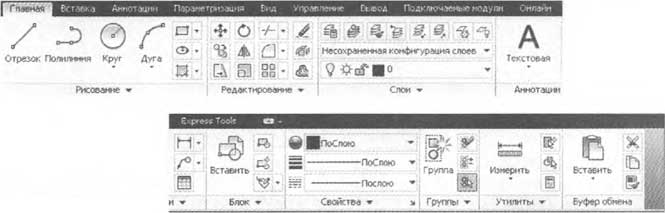

а) Лента AutoCAD, вкладка «Главная»;

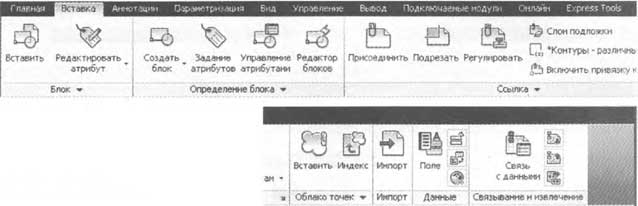

б) Лента AutoCAD, вкладка «Вставка»;

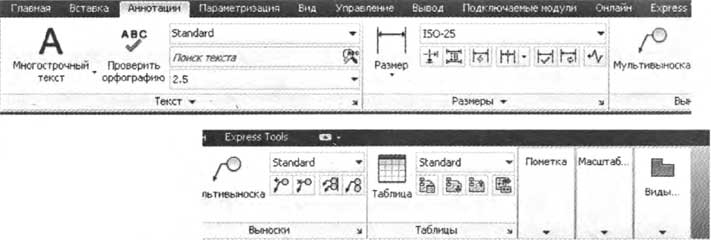

в) Лента AutoCAD, вкладка «Аннотации»;

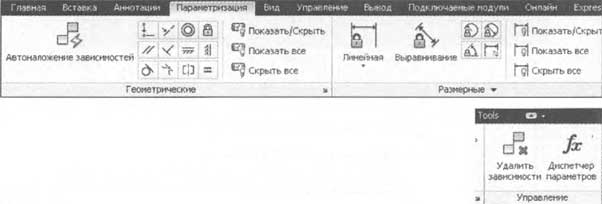

г) Лента AutoCAD, вкладка «Параметризация»;

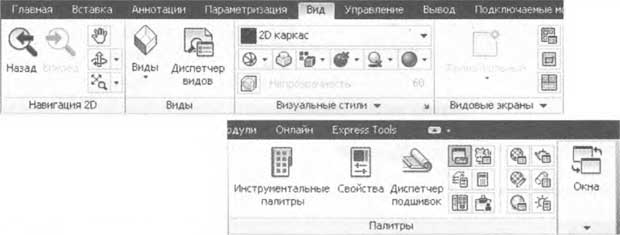

д) Лента AutoCAD, вкладка «Вид»;

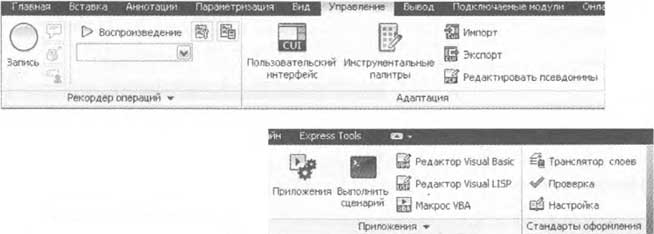

е) Лента AutoCAD, вкладка «Управление»;

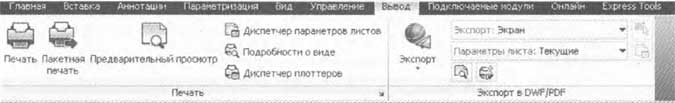

ё) Лента AutoCAD, вкладка «Вывод».

Рис. 1.6. Лента инструментов AutoCAD 2012.

Вверху окна находится строка заголовка, в которой содержатся значок программы AutoCAD 2012, название текущего чертежа, поисковое поле (Свернуть, Развернуть, Закрыть 1). По сторонам графической зоны и зоны командной строки имеются полосы прокрутки «вверх-вниз» и «вправо-влево» (см. рис. 1.4).

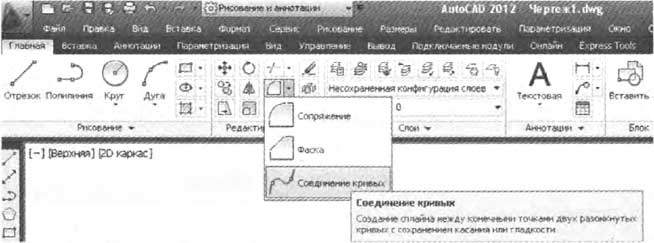

Рис. 1.7. Доступ к дополнительным инструментам группы.

Двумя щелчками мыши можно временно убрать все элементы окна AutoCAD и освободить пространство для проведения чертежных работ (рис. 1.8). Для этого нужно: в строке состояния нажать кнопку (в правом нижнем углу), если у вас отображена строка меню, то выбрать Вид (View) Очистить экран (Clean Screen), а можно просто нажать сочетание клавиш Ctrl+О (“ноль”) на клавиатуре.

В этом режиме вам будет доступна только строка меню и командная строка. Чтобы вернуть прежний вид окна со всеми панелями — нужно еще раз выполнить одно из вышеперечисленных действий.

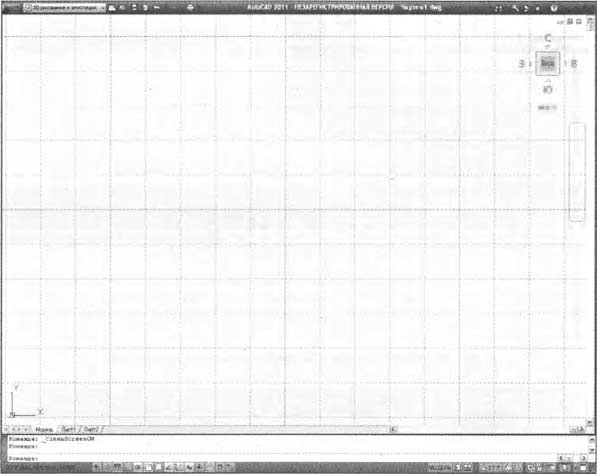

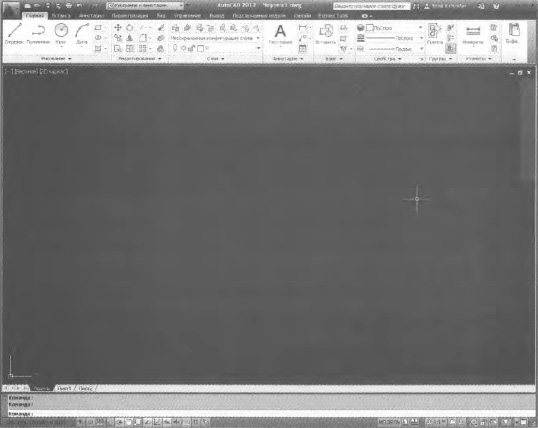

Рис. 1.8. Окно AutoCAD в режиме «чистый экран».

Необходимо отметить наличие кнопки в конце названий вкладок. Нажав на нее вы можете регулировать отображение ленты инструментов. При этом вы можете либо сразу выбрать нужное значение (рис. 1.9.а), либо щелкать по кнопке перебирая один за одним разные варианты (рис. 1.9.6-г).

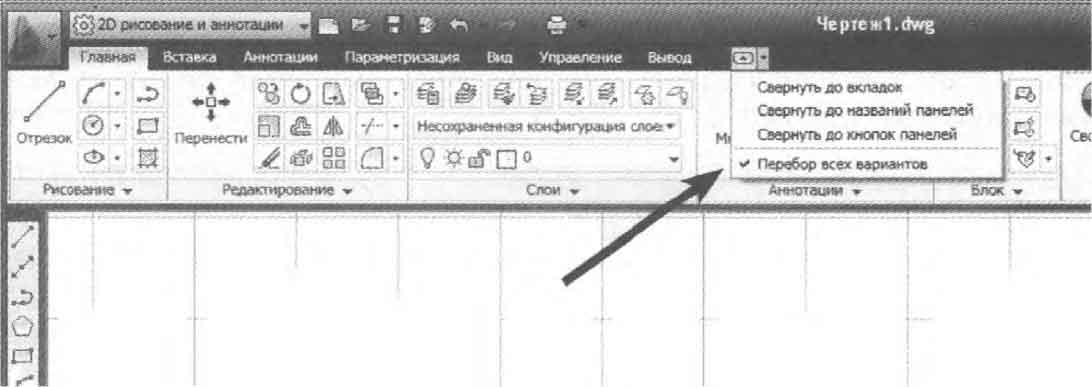

a) выбор варианта отображения;

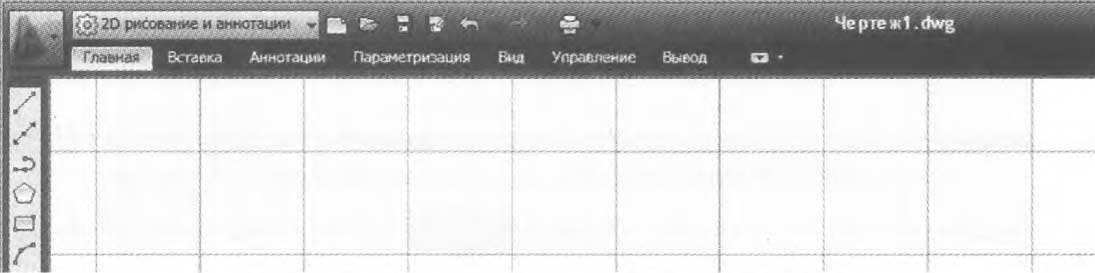

б) вариант отображения «Свернуть до кнопок панелей»;

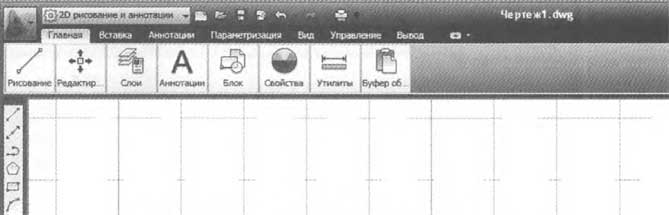

в) вариант отображения «Свернуть до названий панелей»;

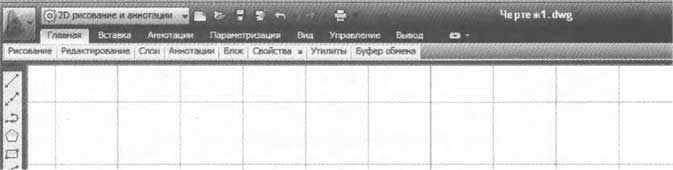

в) вариант отображения «Свернуть до вкладок».

Рис. 1.9. Различные варианты отображения ленты инструментов в AutoCAD 2012.
