(Изучив материалы этого видеоурока, вы
научитесь измерять площади объектов в Автокад. Также вы узнаете, как
можно автоматически вычислять значения площадей и подставлять в виде
текста на чертёж.)
Текстовая версия урока.
Иногда
при проектировании и работе с чертежами нам бывает нужно определить
площадь какого-либо объекта или площадь некоего участка, ограниченного
другими объектами. Например, довольно часто это приходится делать на
строительных чертежах планов зданий при заполнении таблиц с
экспликацией, где требуется указывать значения площадей помещений.
В этом уроке мы как раз и
поговорим об измерении площадей в AutoCAD.
Проще всего определить
площадь объекта, который представляет собой единую замкнутую полилинию.

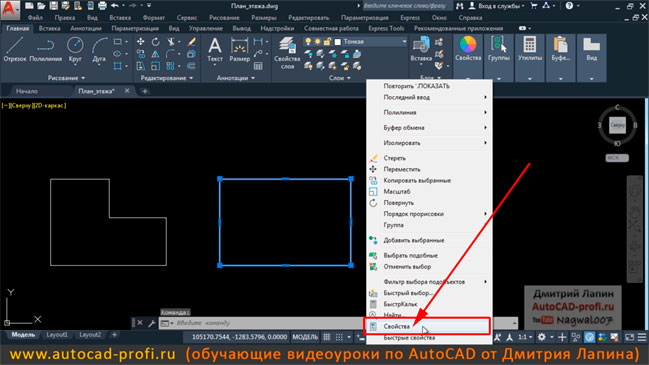

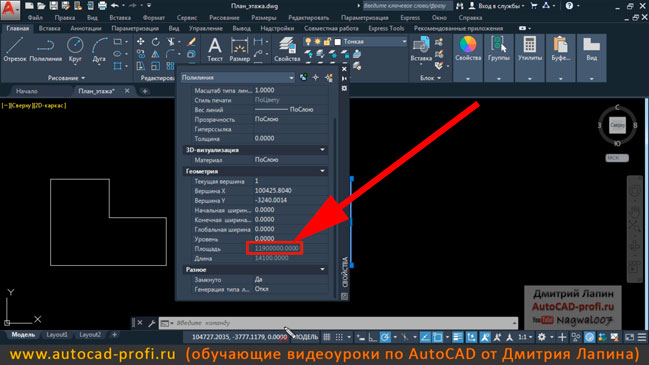

Для этого нужно всего лишь выделить подобного рода объект, кликнуть
правой кнопкой мыши, выбрать свойства и на палитре свойств посмотреть
значение площади в соответствующем поле.
Значение площади будет
указано в единицах чертежа, то есть в квадратных миллиметрах. Чтобы
узнать значение в квадратных метрах, достаточно это число разделить на
миллион. Это можно сделать мысленно сдвинув точку, отделяющую целую
часть от дробной на шесть цифр влево или воспользоваться дополнительным
автокадовским приложением калькулятор.

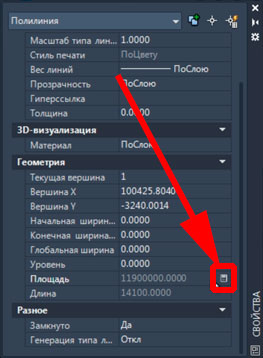

Чтобы перевести значение
из одних единиц в другие, нужно на палитре свойств сначала кликнуть
левой кнопкой мыши по полю, где указано значение площади. Справа от
числа появится значок калькулятора. По нему нужно кликнуть левой кнопкой
мыши.

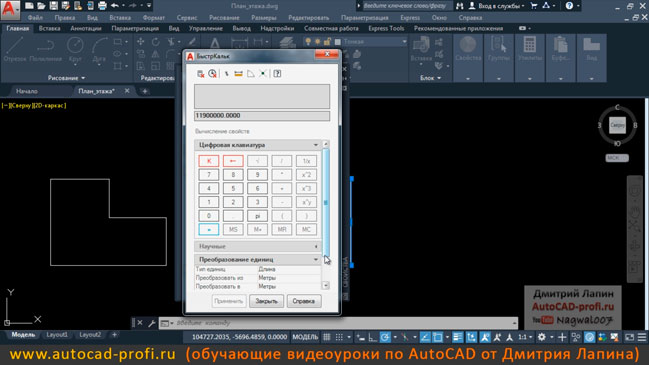

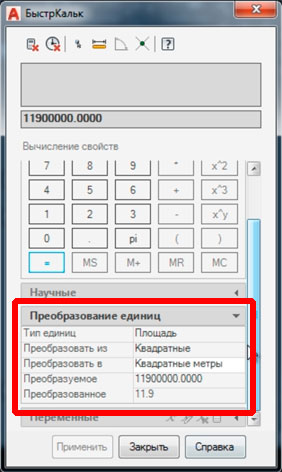

Появится окошко с
приложением калькулятора.
Внизу окошка в разделе
""Преобразование единиц"
нужно выбрать для "Тип единиц"
=> "Площадь", для "преобразовать
из" => "квадратные
миллиметры", а для "преобразовать
в" => "квадратные метры".
Сразу после выбора данных вариантов в этом окошке, чуть ниже, будет
указано преобразуемое значение и преобразованное. Преобразованное
значение будет в квадратных метрах.

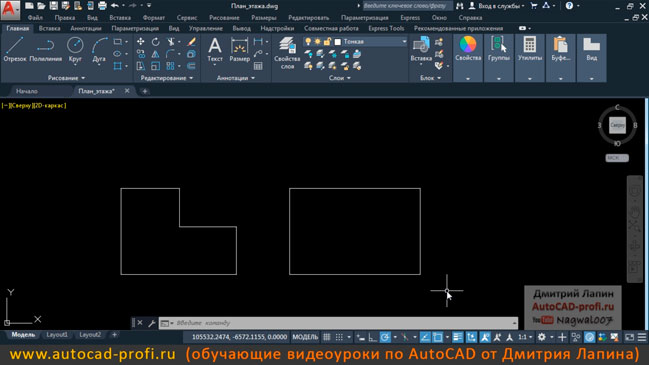

Рассмотрим другой случай.
У нас имеется несколько замкнутых полилиний и нам требуется узнать их
суммарную площадь.

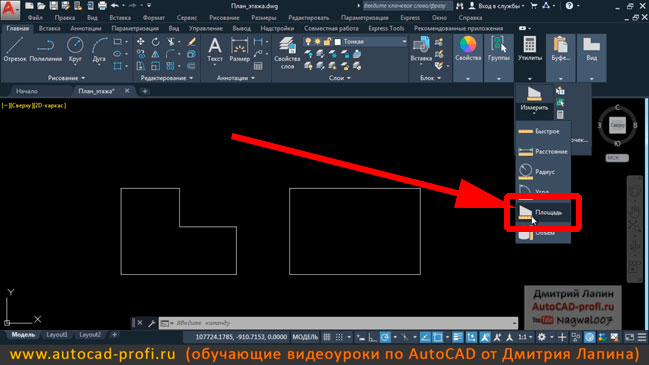

Чтобы узнать суммарную
площадь, воспользуемся специальным инструментом. На ленте на вкладке
"Главная" находим панель
"Утилиты", выбираем
"Измерить" и из свитка кнопок
выбираем "Площадь."

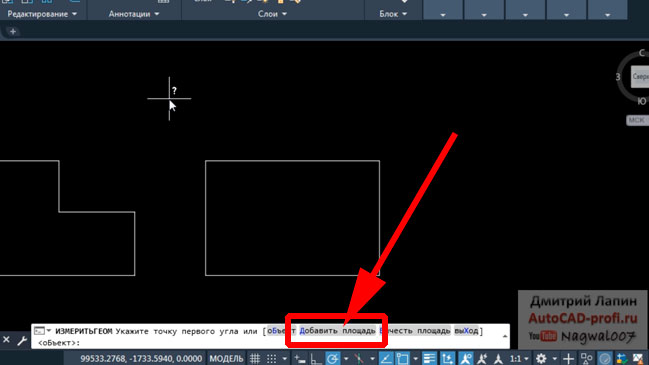

Выбираем дополнительный
ключ команды "Добавить площадь".
Можно (если версия автокада 2013 и новее) кликнуть прямо по названию
этого ключа в командной строке левой кнопкой мыши или кликнуть правой
кнопкой мыши и выбрать данный вариант из контекстного меню.

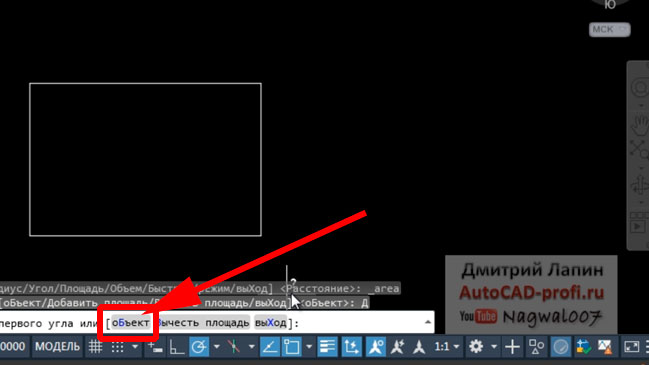

Далее выбираем ещё один
дополнительный ключ - "Объект".

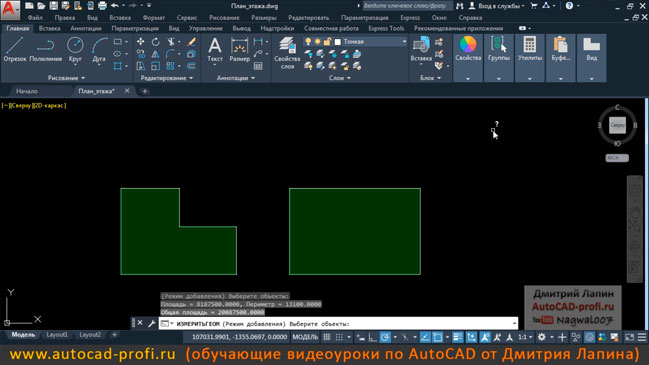

После этого
последовательно выбираем все необходимые замкнутые полилинии, суммарную
площадь которых мы хотим знать. Для выбора объектов кликаем по каждому
из них левой кнопкой мыши.

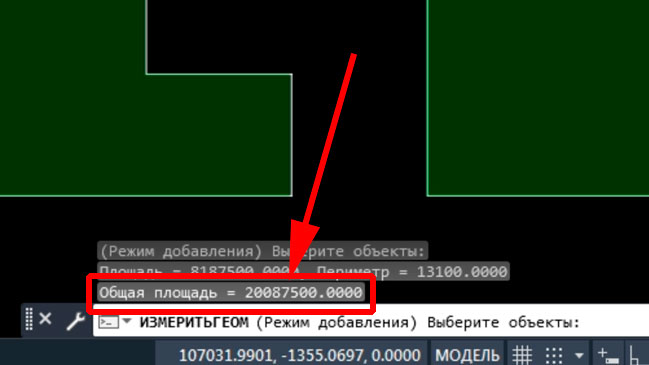

Теперь глянем в командную
строку. Там написано: "Общая площадь ="
и указано число. Это и есть суммарная площадь объектов в квадратных
миллиметрах.
Как видим, узнать площадь
единых замкнутых полилиний достаточно просто. Теперь выясним, как узнать
площадь некоторого участка на чертеже, который ограничен линиями
нескольких объектов.
Решить эту задачу можно
двумя способами.
Первый способ - это
построить штриховку (или заливку), заштриховав ей участок, площадь
которого требуется определить.

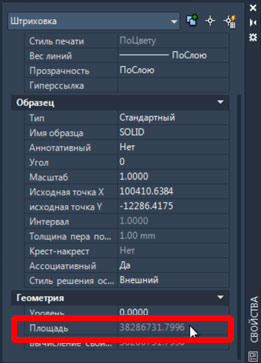

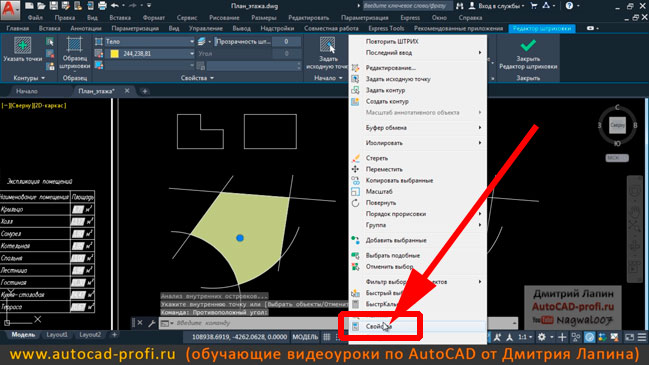

В свойствах штриховки
будет указано значение площади заштрихованного участка.
Второй способ - это с
помощью инструмента "Контур"
автоматически построить замкнутую полилинию до границ участка. Делается

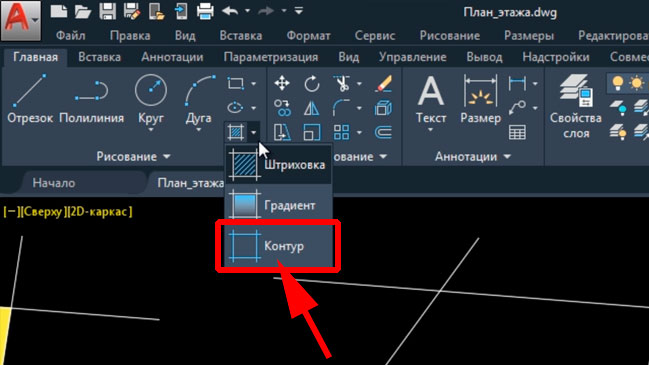

это так. На ленте на вкладке главная на панели "Рисование"
кликаем левой кнопкой мыши по стрелочке справа от кнопочки штриховка. Из
развернувшегося свитка выбираем альтернативную кнопку "Контур".

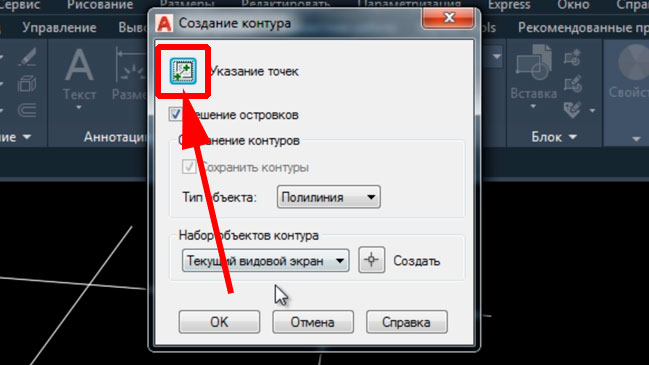

Откроется окошко "Создание
контура". Мы кликаем там
по кнопке "Указание точек".

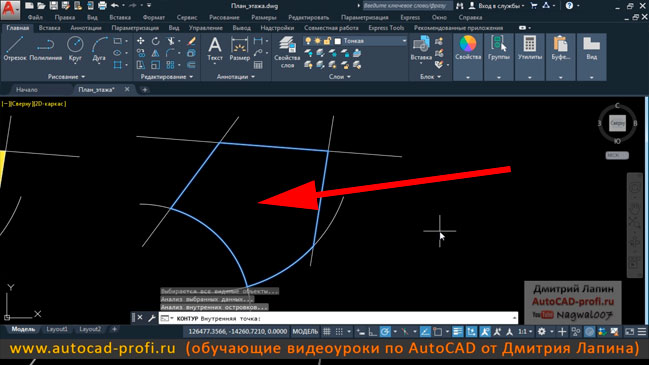

Далее точно также, как и в
случае с построением штриховки, кликаем левой кнопкой мыши внутри
области, ограниченной другими объектами, площадь которой нужно
определить.Нажимаем "Enter".

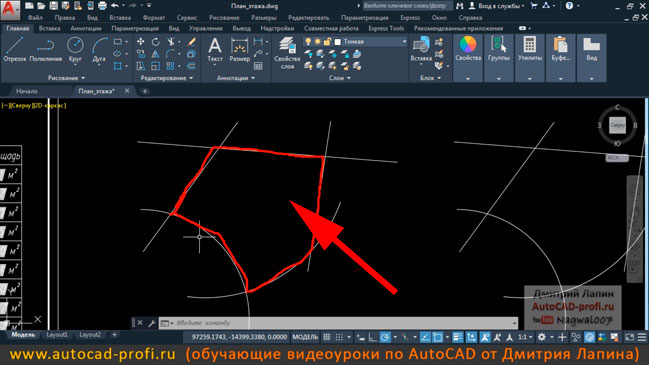

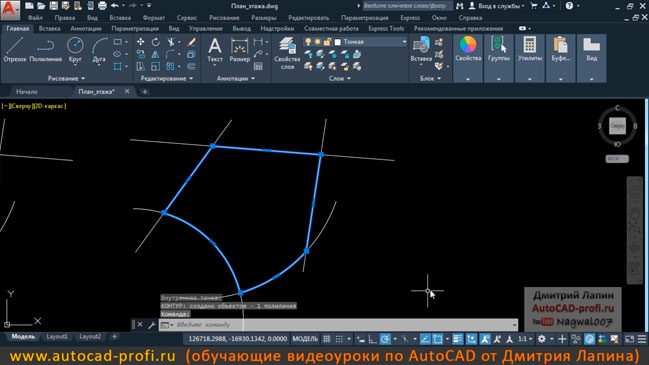

Построится единая
замкнутая полилиния по границам указанного участка.

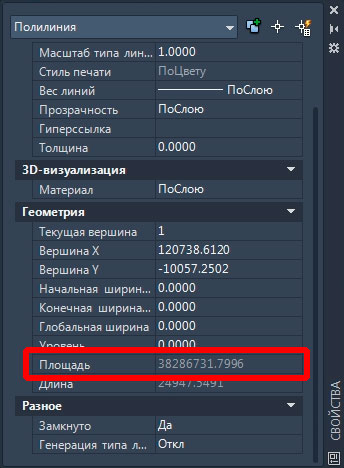

В свойствах получившейся
полилинии можно посмотреть значение площади в квадратных миллиметрах,
которое с помощью встроенного калькулятора можно легко перевести в
квадратные метры описанным выше способом.
С помощью инструмента
"Контур" можно быстро
строить замкнутые полилинии, ограничивающие помещения на планах этажей.
Эти линии можно помещать на отдельный слой, у которого отключено в
свойствах печать, и использовать для измерения площадей помещений.
Теперь о том, как можно
автоматически посчитать площадь объекта и подставить его численное
значение в виде текста на чертёж.
Допустим у нас имеется
замкнутая полилиния. Мы запускаем инструмент создания многострочного
текста (или можем зайти в определённую ячейку таблицы для ввода текста).

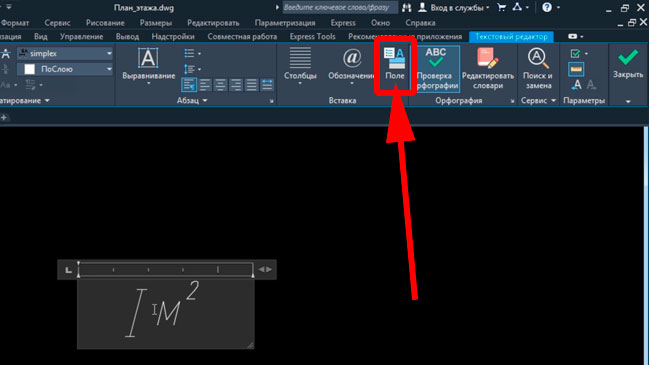

На ленте сейчас активна
временная вкладка "Текстовый редактор".
Находим на ней панель "Вставка"
и кликаем левой кнопкой мыши по кнопочке "Поле".

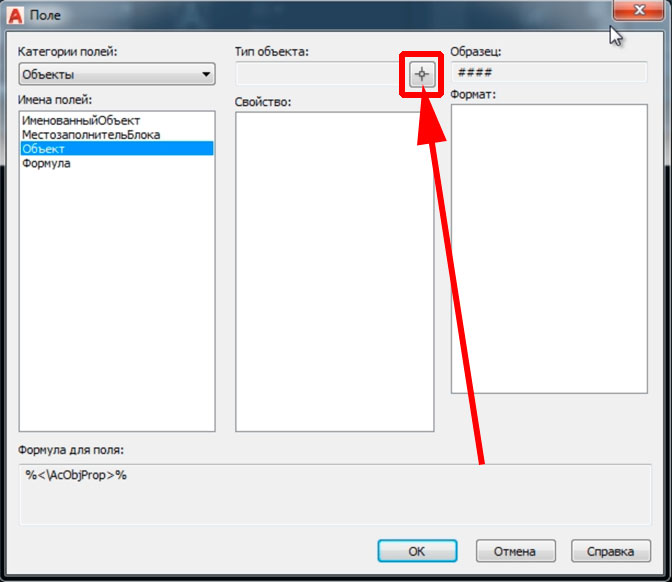

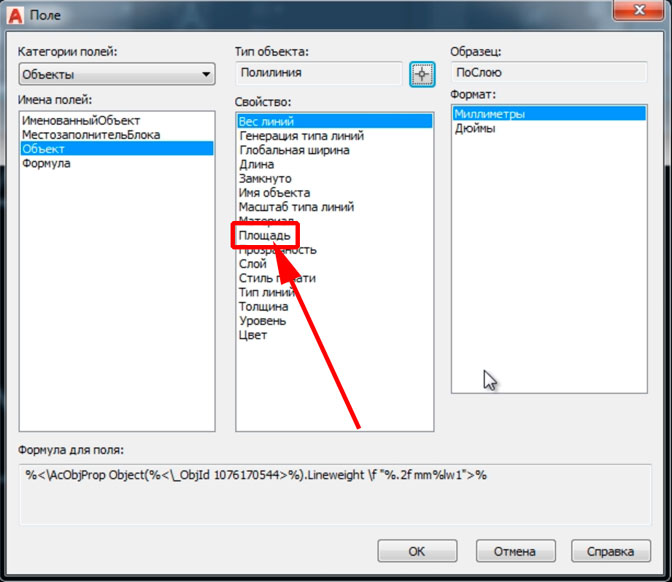

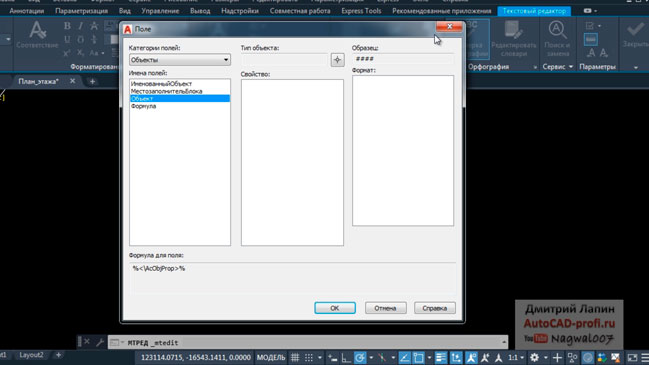

Появляется отдельное окно
"Поле".
Выбираем категорию полей
"Объекты". Там, где имена
полей, выбираем "Объект".
Рядом с полем тип объекта кликаем по кнопке со значком курсора (прицела,
перекрестья).

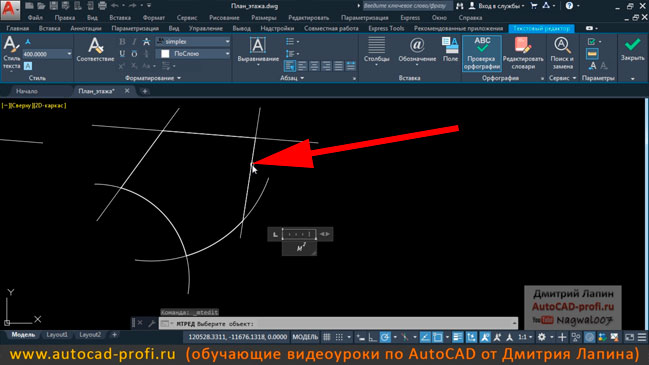

После чего кликаем на
чертеже по границам замкнутой полилинии, площадь которой требуется
посчитать.

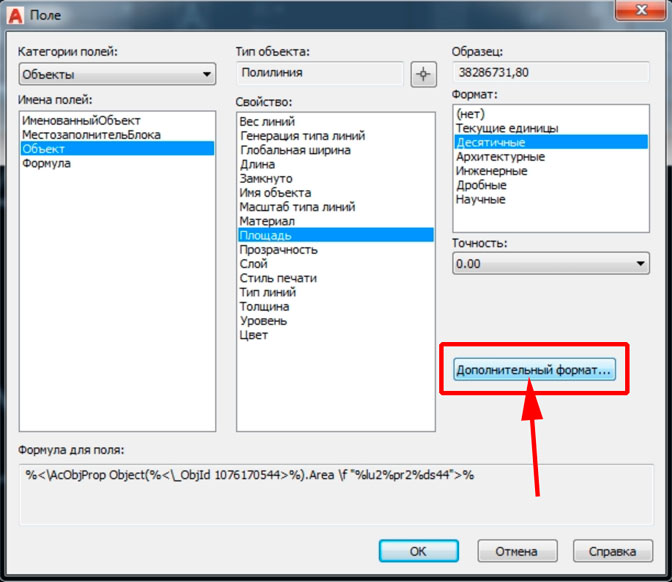

Снова появляется окошко, в
котором мы выбираем свойство "Площадь".
Формат единиц выбираем
десятичные.
Точность выбираем "0.00",
т.е. до сотых. Кликаем по кнопке "Дополнительный
формат".

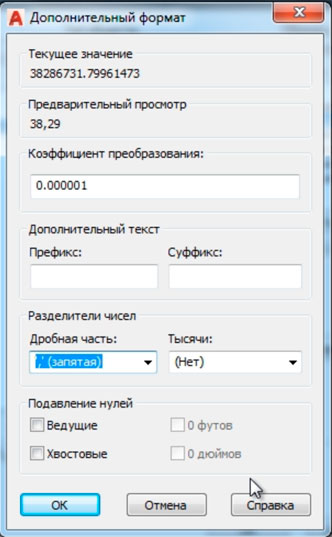

Появляется отдельное окно
"Дополнительный формат". Коэффициент преобразования
указываем "0.000001". Поля префикс и суффикс
оставляем пустыми. Ищем в окошке раздел "Разделители чисел". Там,
где дробная часть, выбираем запятую. Где "Тысячи"
оставляем значение по умолчанию "нет".
После его жмём "ОК".
В окне "Поле"
также кликаем "ОК".

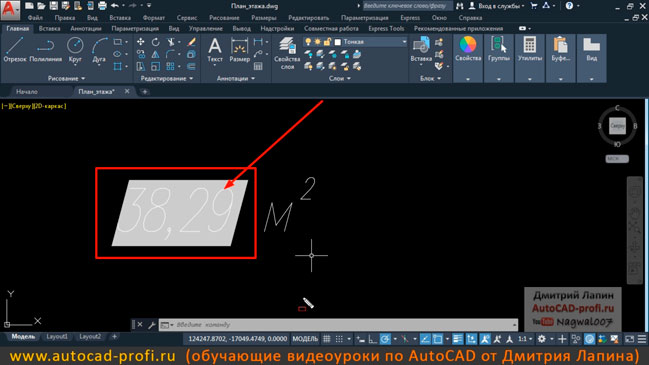

В наш многострочный текст подставилось численное
значение площади в квадратных метрах.
Этим способом удобно в таблице с
экспликацией помещений указывать численное значение площадей помещений.
Примечательно, что в уме ничего вычислять не придётся, поскольку Автокад
всё сделает за нас автоматически.
