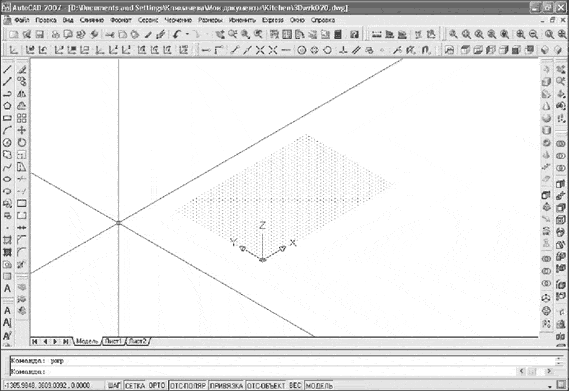

Выберите из меню команду Вид => 3D виды => изометрия ЮЗ (View => 3DViews => SW Isometric) или щелкните на кнопке Q) ЮЗ изометрия (SW Isometric) панели инструментов Вид (View). Указатель-перекрестие станет цветным и примет вид буквы Ж, а пиктограмма ПСК (User Coordinate System icon, или просто UCS) теперь будет обозначать не две, а три оси. Как нетрудно догадаться, вид указателя-перекрестия также объясняется переходом в трехмерное пространство: красная линия обозначает направление вдоль оси X, зеленая - вдоль оси Y, а синяя -вдоль оси Z.

К пиктограмме ПСК мы еще вернемся не раз, поэтому сейчас давайте устраним небольшую проблему, которая состоит в том, что сетка перестала отображаться на экране. Обратив внимание на командное окно, вы увидите в нем сообщение Сетка слишком плотна для отображения на мониторе (Grid too dense to display). Иными словами, чтобы увидеть сетку, мы должны увеличить ее шаг.

1. Введите в командном окне AutoCAD команду РЕЖИМРИС (DSETTINGS) или просто РЖР (DS).

2. В появившемся окне Режимы рисования (Drafting Settings) на вкладке Шаг и сетка (Snap and Grid) измените значения параметров Шаг сетки по X (Grid X spacing) и Шаг сетки по Y (Grid Y spacing), установив их равными 100.

3. Закройте окно, щелкнув по кнопке OK.

Введите команду ПОКАЗАТЬ ВСЕ (ZOOM ALL), чтобы убедиться в том, что масштабирование по границам объектов чертежа в данном случае не даст должного эффекта, – вокруг плоскости, обозначаемой сеткой, по-прежнему остается много неиспользуемого пространства. Поэтому для изменения масштаба мы воспользуемся окном масштабирования (zoom window).

Запустите инструмент AutoCAD Окно зумирования (Zoom Window), щелкнув для этого по кнопке Окно зумирования (Zoom Window) выдвижной панели Зумирование (Zoom), которая находится на панели инструментов Standard, либо выберите из меню команду Вид => Зумирование => Окно (View => Zoom => Window) или введите в командном окне команду ПОКАЗАТЬ РАМКА (ZOOM WINDOW) или просто ПО Р (Z W).

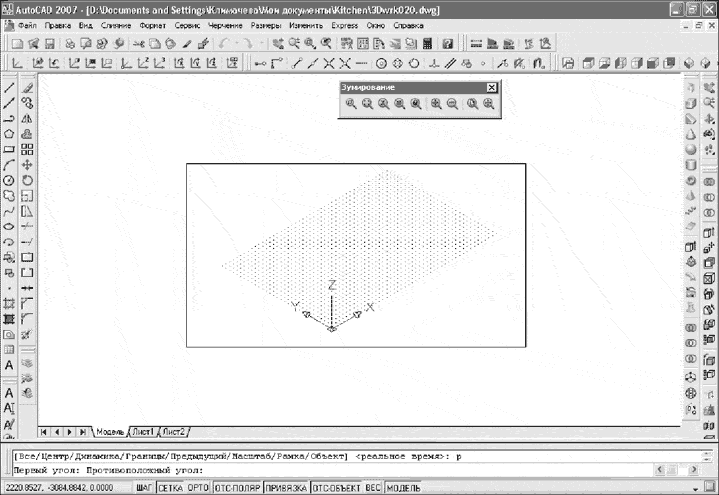

После запуска инструмента Окно зумирования (Zoom Window) подведите указатель-перекрестие в точку, которая находится немного левее и выше трехмерного изображения сетки, щелкните левой кнопкой мыши и, не отпуская кнопку, растяните окно масштабирования вправо и вниз, как показано на рисунке.

Сразу же после первого щелчка левой кнопкой система AutoCAD примет координаты выбранной вами точки в качестве первого угла окна масштабирования и предложит в командном окне задать координаты второго угла. Охватите окном масштабирования всю сетку так, чтобы рамка окна нигде ее не пересекала, и отпустите левую кнопку мыши. Если вы все сделали правильно, масштаб изображения изменится, после чего изображение сетки займет почти все пространство области черчения.

Материал статьи взят из книги

"Трехмерная компьютерная графика

и автоматизация проектирования

в AutoCAD 2007"

Автор: Климачева Т. Н.
