ЧЕРТЁЖ ДЕТАЛИ, ИЗГОТОВЛЕННОЙ ГИБКОЙ.

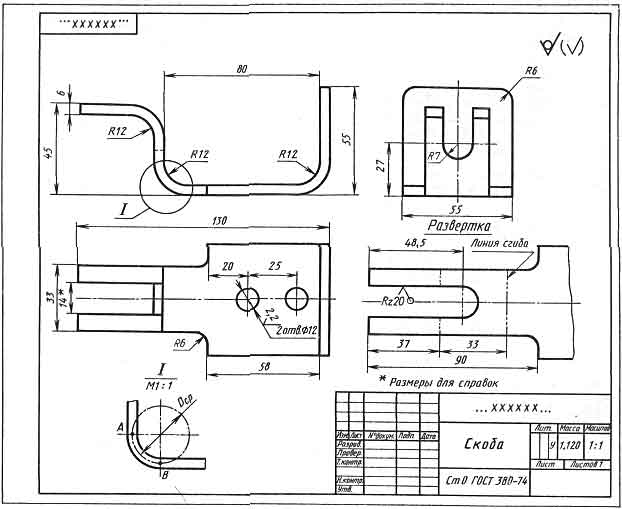

На рисунке представлен чертеж скобы. Скоба выполнена путем гибки заготовки из листового материала.



На чертеже приведена частичная развертка с целью уточнения формы и размеров отдельных частей детали. По ГОСТ 2.109—73 чертеж развертки (полный или частичный) должен выполняться только тогда, когда изображение детали, изготовляемой путем гибки, не дает представления о действительной форме и размерах отдельных ее элементов. Изображение частичной развертки должно содержать только те размеры, которые невозможно указать на изображениях готовой детали.



Развертка изображается сплошными основными линиями, толщина которых должна быть равна толщине линии видимого контура на изображении готовой детали. Над изображением развертки размещается надпись «Развертка». При необходимости на изображении развертки показывают штрихпунктирными с двумя точками линиями линии сгиба с указанием на полке линии-выноски «Линия сгиба».



На изображениях детали проставлены те размеры, которые необходимы для гибки. Эти размеры определяют форму детали после гибки, их используют также для проектирования формообразующих поверхностей гибочных штампов: так, внутренний радиус сгиба нужен для изготовления детали пуансона гибочного штампа или шаблона для гибки на гибочном станке.



Длину согнутого участка на развертке определяют по средней линии (см. выносной элемент).



Длина L согнутого участка при сгибе 90°равна Л В окружности диаметра D :



AB = 3,14*(2,12+6)/4 = 23,5 (округляем до 23 мм)



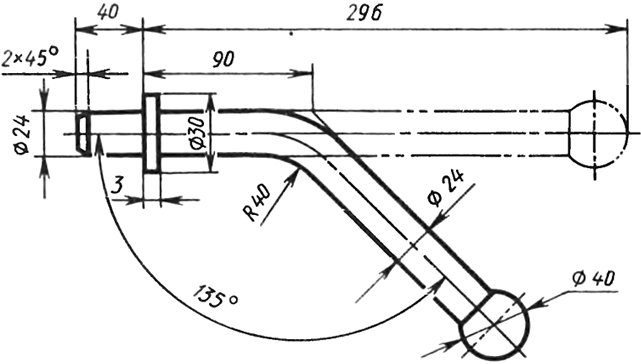

Допускается, не нарушая ясности чертежа, выполнять совмещение изображения части рарвертки с видом детали. В этом случае развертка изображается штрихпунктирными тонкими линиями (с двумя точками), а надпись «Развертка» не пишется.


Чертёж детали скобы
Чертёж детали скобы.





Чертёж развёртка детали скобы
Чертёж развёртка детали скобы.
